Zbrojenie nadproża 3 m - jak dobrać je bez błędów

Otwór o szerokości 3 metrów zmienia nadproże z prostego detalu w pełnoprawny element konstrukcyjny. Tu liczy się nie tylko sam przekrój belki, ale też sposób podparcia, rodzaj ściany, ciężar stropu i to, czy nad otworem pracuje jeszcze dach. W tym tekście rozbieram na części najważniejsze decyzje, jakie trzeba podjąć przy planowaniu zbrojenia nadproża 3m, żeby uniknąć pęknięć, ugięć i kosztownych poprawek.

Co naprawdę oznacza otwór 3-metrowy dla konstrukcji

Przy takiej szerokości nadproże przestaje być dodatkiem do muru. To belka, która przejmuje ciężar ściany nad otworem, często także fragment stropu, wieńca i lokalne obciążenia od dachu. Im większa rozpiętość, tym ważniejsze stają się ugięcie i rysy, bo sama nośność to dopiero połowa sukcesu.

Ja przy takim otworze zawsze patrzę na trzy rzeczy: z czego jest ściana, co opiera się nad otworem i ile miejsca można zostawić na oparcie belki. W ścianie nośnej 3 m to już nie jest zakres „na oko”. W praktyce trzeba sprawdzić projekt albo od razu zlecić obliczenia, bo ta sama rozpiętość zachowuje się zupełnie inaczej w murze z ceramiki, inaczej w betonie komórkowym, a jeszcze inaczej w ścianie z ciężkim stropem.

W katalogach producentów spotyka się prefabrykaty o długości dochodzącej do około 3,6 m, ale to nie znaczy, że każdy taki element da się po prostu wstawić w dowolną ścianę. Decyduje układ obciążeń, rodzaj podparcia i to, czy nad otworem pracuje sam mur, czy także strop lub dach.

Jakie rozwiązanie zwykle wygrywa przy takim otworze

Przy 3 metrach wybór nie sprowadza się do tego, co „da się wstawić”. Liczy się nośność, czas montażu, mostki termiczne i to, czy konstrukcja ma być wykonywana na budowie, czy jako gotowy element. W praktyce najczęściej rozważam trzy warianty: belkę monolityczną, prefabrykat strunobetonowy albo stalowy podciąg.

Ja nie traktuję gotowego elementu jako automatycznie lepszego. Przy 3 m najważniejsze jest to, czy rozwiązanie pasuje do ściany, obciążeń i warunków montażu. Dla jednej inwestycji wygra prefabrykat, dla innej tylko żelbet monolityczny albo stal.

Jak wygląda sensowne zbrojenie belki monolitycznej

W belce monolitycznej zbrojenie pracuje jak w małej belce stropowej: strefa rozciągana znajduje się zwykle w dolnej części przęsła, dlatego pręty główne układa się na dole, a strzemiona spinają całość i trzymają geometrię podczas betonowania. Przy obciążonych otworach spotyka się też dodatkowe pręty górą, szczególnie tam, gdzie nadproże przechodzi w wieniec albo dostaje obciążenie od stropu.

Nie będę udawać, że jedna średnica pręta pasuje do każdego otworu 3 m. W projektach spotyka się beton klasy C20/25, częściej C25/30, a samo zbrojenie bywa dobierane jako układ 2-4 prętów głównych i strzemion zagęszczonych przy podporach. To jednak punkt wyjścia do obliczeń, nie gotowa recepta do skopiowania.

• Pręty główne przenoszą zginanie i odpowiadają za nośność belki.
• Strzemiona stabilizują zbrojenie i przejmują ścinanie przy podporach.
• Otulina chroni stal przed korozją i ogniem, więc nie wolno jej zgubić przez zbyt małe deskowanie.
• Oparcie na murze powinno być realne, a nie symboliczne; przy dłuższych otworach często liczy się 20-30 cm z każdej strony, zależnie od projektu i obciążeń.
• Przerwa technologiczna jest równie ważna jak stal, bo zbyt wczesne obciążenie potrafi zepsuć nawet poprawnie zbrojoną belkę.

To właśnie ten etap najczęściej odróżnia poprawne wykonanie od późniejszych pęknięć przy narożach otworu.

Jak wykonać nadproże krok po kroku bez chaosu na budowie

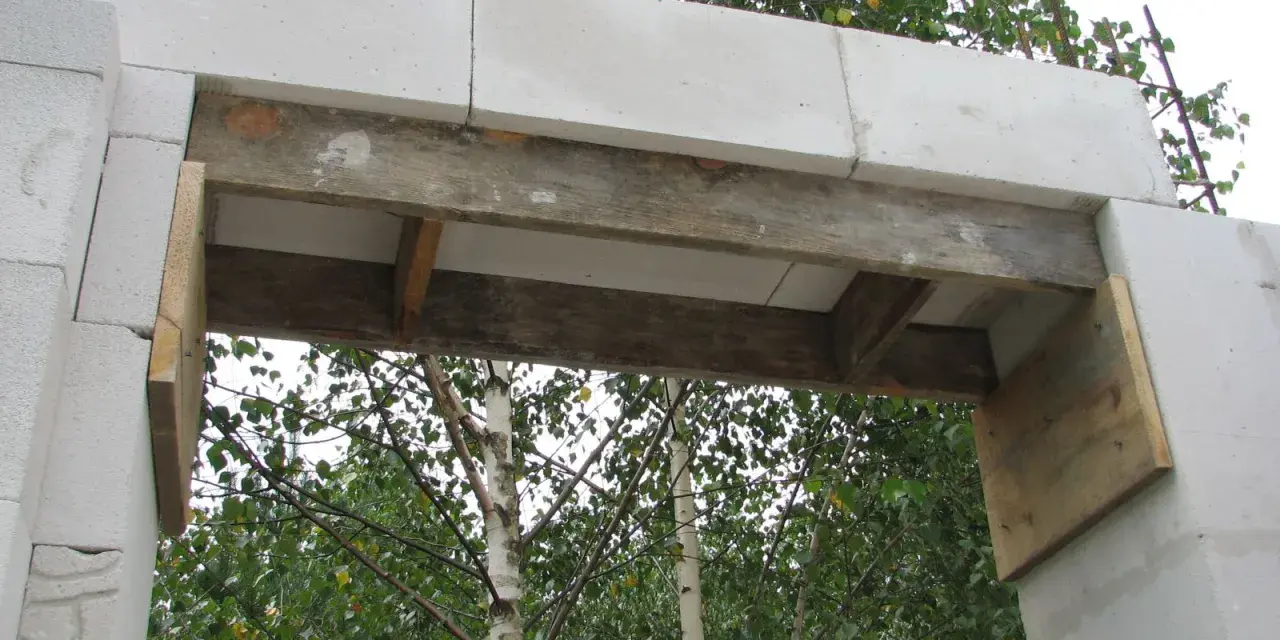

Jeżeli robi się nadproże monolityczne, kolejność ma znaczenie. Najpierw trzeba sprawdzić obciążenia i długość oparcia, potem przygotować deskowanie, a dopiero na końcu układać stal i beton. Przy stropie wchodzącym w zakres oddziaływania nadproża belkę należy podstemplować, czyli podeprzeć tymczasowo do czasu osiągnięcia bezpiecznej wytrzymałości.

1. Zweryfikować projekt lub detal konstrukcyjny, zanim cokolwiek zostanie wykute albo zamówione.
2. Wyznaczyć rzeczywistą szerokość otworu i długość oparcia po obu stronach muru.
3. Przygotować deskowanie i podpory, które utrzymają geometrię podczas betonowania.
4. Ustawić dystanse, żeby zbrojenie nie leżało na szalunku i miało właściwą otulinę.
5. Zabetonować element jednorazowo, bez „dolewek” i bez rozrzedzania mieszanki.
6. Zagęścić beton i zadbać o jego pielęgnację, zwłaszcza w upale i przy wietrze.
7. Nie rozszalowywać zbyt wcześnie; przy takim elemencie rozsądny punkt odniesienia to zwykle około 2-3 tygodnie, a pełne obciążanie powinno wynikać z oceny kierownika lub konstruktora.

W praktyce największy błąd robi się nie na etapie samego zbrojenia, tylko wtedy, gdy ktoś chce przyspieszyć roboty i „już murować dalej”. Nadproże 3-metrowe nie lubi pośpiechu.

Najczęstsze błędy, które kończą się rysami albo ugięciem

W takich detalach powtarza się kilka klasycznych pomyłek. Dobra wiadomość jest taka, że większości z nich da się uniknąć jeszcze przed betonowaniem albo montażem gotowego elementu.

• Za krótkie oparcie na murze, przez co belka pracuje jakby była za słabo zakotwiona.
• Brak podstemplowania, gdy nadproże przejmuje też część obciążeń stropu lub dachu.
• Za mała otulina, która po czasie kończy się korozją stali albo wykruszeniem betonu.
• Pomijanie ocieplenia przy ścianie zewnętrznej, co tworzy mostek termiczny i wychłodzenie naroża otworu.
• Dobieranie zbrojenia „z przyzwyczajenia”, a nie z obliczeń dla konkretnej ściany i konkretnego obciążenia.
• Zbyt szybkie obciążanie świeżego betonu, zanim konstrukcja naprawdę zacznie pracować.
• Cięcie gotowego elementu, zamiast dopasowania stolarki albo zamówienia właściwej długości.

Ja szczególnie pilnuję dwóch rzeczy: oparcia i czasu. Jeśli te dwa parametry są zrobione źle, nawet dobrze ułożona stal nie uratuje efektu końcowego.

Ile kosztuje takie rozwiązanie i co faktycznie podnosi rachunek

Przy 3-metrowym otworze koszt nie kończy się na cenie samej belki. W grę wchodzą jeszcze szalunek, stemple, robocizna, transport, a czasem dźwig albo dodatkowe rozkuwanie muru. Jak podaje Extradom, popularne nadproża prefabrykowane L19 kosztują od 40 do 270 zł, a średnia cena nadproża betonowego to około 25 zł/mb; montaż może dojść nawet do 300 zł/mb, zależnie od firmy i zakresu prac.

Przy takiej rozpiętości najdroższe bywa nie samo nadproże, tylko poprawne wykonanie. W praktyce tanio wychodzi zwykle to, co nie wymaga późniejszych poprawek, a nie to, co ma najniższą cenę na cenniku.

Co sprawdzić, jeśli nadproże stoi nad ścianą na fundamencie albo przy posadzce

Przy budynkach wznoszonych etapami łatwo pomylić objaw z przyczyną. Rysa przy narożu otworu nie zawsze oznacza błąd w samym nadprożu. Czasem problem zaczyna się niżej: od fundamentu, od osiadania ściany albo od źle przygotowanej warstwy pod posadzką.

Jeżeli podłoże zostało słabo zagęszczone, a posadzka pracuje, naprężenia potrafią „wejść” w ścianę i pokazać się właśnie przy otworach. Podobnie jest przy nierównomiernym osiadaniu ław albo płyty fundamentowej. Wtedy samo dozbrojenie nadproża pomaga tylko częściowo, bo przyczyna zostaje w gruncie albo w układzie podłogi.

• Jeśli rysy są ukośne i powtarzają się przy kilku otworach, sprawdzam najpierw osiadanie i pracę ścian nośnych.
• Jeśli problem pojawił się po wykonaniu posadzki, warto obejrzeć warstwy pod nią i jakość zagęszczenia podłoża.
• Jeśli ściana przenosi także obciążenie stropu, każda zmiana w układzie fundament-posadzka-ściana ma większe znaczenie niż w lekkiej przegrodzie.

To dlatego w tej kategorii budowlanej patrzę szerzej niż na sam detal nad otworem. Dobre nadproże nie naprawi złego gruntu, ale zły grunt bardzo szybko obnaży słabe nadproże.

Co zabrać na budowę, zanim zamówisz stal albo beton

Przy 3-metrowym otworze nie zaczynam od wyboru średnicy prętów, tylko od prostego zestawu danych: szerokości i wysokości otworu, materiału ściany, ciężaru stropu albo dachu, długości oparcia i tego, czy nadproże będzie ocieplone. Bez tych informacji każda „uniwersalna” recepta jest tylko zgadywaniem.

• Rzut ściany z zaznaczonym otworem i wymiarami oparcia.
• Informację, co znajduje się nad otworem: mur, strop, wieniec, dach czy tylko lekka przegroda.
• Decyzję, czy rozwiązanie ma być monolityczne, prefabrykowane, czy stalowe.
• Plan ocieplenia i wykończenia, żeby nie zostawić mostka termicznego.
• Ocenę, czy potrzebne będzie podstemplowanie i na jak długo.

Jeżeli mam wskazać jedną rzecz, która naprawdę robi różnicę, to jest nią projekt albo przynajmniej sprawdzony detal konstrukcyjny. Przy takiej rozpiętości nadproże nie wybacza improwizacji, a poprawnie dobrane zbrojenie oszczędza potem więcej pieniędzy niż najtańszy materiał na początku.
