Konstrukcja nośna dachu decyduje o tym, czy cały dach bezpiecznie przeniesie ciężar pokrycia, śniegu i wiatru. W domach jednorodzinnych najczęściej pracuje więźba drewniana, a w dachach płaskich rolę nośną przejmuje często żelbet albo stal, ale zasada pozostaje ta sama: obciążenie musi zejść po przewidzianej drodze aż do ścian i fundamentów. Ja przy ocenie dachu zawsze zaczynam właśnie od tego, bo sam wygląd połaci niczego jeszcze nie gwarantuje.
Najważniejsze fakty, które porządkują temat dachu
- Nośność dachu zależy od całego układu sił, a nie od jednej „mocnej” belki.
- Śnieg i wiatr są dla dachu równie ważne jak ciężar własny pokrycia i ocieplenia.
- Typ więźby dobiera się do rozpiętości budynku, geometrii połaci i planowanego wykorzystania poddasza.
- Drewno konstrukcyjne powinno być suche, proste i oznakowane klasą wytrzymałości, najczęściej C24.
- Zmiana pokrycia na cięższe bez przeliczenia konstrukcji to jeden z najdroższych błędów przy modernizacji dachu.
Z czego naprawdę składa się nośny szkielet dachu
W praktyce najpierw patrzę na to, czy obciążenia mają gdzie iść. W dachu spadzistym ciężar pokrycia, poszycia i śniegu przechodzi z krokwi na murłatę albo płatwie, a dalej na ściany nośne. Jeśli ten łańcuch jest przerwany, nawet solidnie wyglądające belki nie zapewnią odpowiedniej sztywności.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Murłata | Belka oparta na ścianie nośnej, do której kotwi się krokwie | Zakotwienie, poziom, ochrona przed zawilgoceniem |
| Krokiew | Ukośny element przenoszący obciążenia z połaci | Przekrój, rozstaw, jakość drewna i poprawne oparcie |
| Jętka | Poziome spięcie pary krokwi, które ogranicza ich rozchodzenie | Wysokość montażu i zgodność z projektem |
| Płatew | Belka biegnąca równolegle do kalenicy i podpierająca krokwie | Podpory pośrednie, połączenia i przekazywanie sił |
| Kleszcze | Elementy spinające, które usztywniają układ | Właściwe skręcenie i rozmieszczenie |
| Słupy i stolce | Przenoszą część obciążeń na strop lub ścianę nośną | Oparcie, pionowość i stabilność podparcia |
| Miecz | Ukośne stężenie poprawiające stateczność przestrzenną | Sztywność połączeń i brak luzów |
| Wiązar prefabrykowany | Gotowy element nośny z fabryki, pracujący jako całość | Zgodność z projektem i ograniczenia adaptacji poddasza |
Warto też pamiętać, że łaty i kontrłaty nie są głównymi elementami nośnymi, ale mają wpływ na rozstaw pokrycia, wentylację i pracę całego układu. Ja zawsze patrzę na dach jak na ciąg sił, a nie zbiór pojedynczych belek. To właśnie ciągłość przenoszenia obciążeń decyduje, czy konstrukcja będzie sztywna i odporna na odkształcenia, a od tego już tylko krok do pytania, co ten układ obciąża najmocniej.
Jakie obciążenia najbardziej męczą dach
Największy błąd inwestorski polega na myśleniu, że dach „po prostu stoi”. On cały czas pracuje. Projektant uwzględnia kilka grup obciążeń, a każda z nich działa trochę inaczej:
- Ciężar własny - więźba, pokrycie, ocieplenie, poszycie, sufity i instalacje.
- Śnieg - bywa groźniejszy, niż wygląda z ziemi, szczególnie na dachach o małym spadku i w koszach.
- Wiatr - nie tylko dociska dach, ale też potrafi „podrywać” pokrycie i wywoływać ssanie.
- Obciążenia miejscowe - kominy, lukarny, okna dachowe, panele fotowoltaiczne, wejścia serwisowe i strefy odkładania śniegu.
Jak przypomina Państwowa Straż Pożarna, 1 m3 puchu śniegowego waży do 200 kg, śniegu mokrego 700-800 kg, a lodu około 900 kg. To dobrze pokazuje, dlaczego po lekkim opadzie dach może wyglądać niewinnie, a po kilku godzinach ciężkiej, mokrej pogody sytuacja robi się zupełnie inna. W praktyce szczególnie pilnuję koszy dachowych, załamań połaci i miejsc przy lukarnach, bo tam śnieg i woda lubią zostawać najdłużej.
W obliczeniach stosuje się dziś przede wszystkim zasady Eurokodu 1 dla śniegu i wiatru oraz Eurokodu 5 dla konstrukcji drewnianych. To nie jest formalność dla projektanta, tylko realna ochrona przed przewymiarowaniem albo, przeciwnie, przed zbyt słabym układem. Skoro wiadomo już, co dach obciąża, można sensownie przejść do wyboru samej więźby.
Jaki typ więźby wybrać do konkretnego budynku
Nie ma jednego układu, który byłby najlepszy zawsze. Z mojego punktu widzenia wybór zależy przede wszystkim od rozpiętości budynku, kształtu połaci i tego, czy poddasze ma być użytkowe. W praktyce najczęściej spotykam cztery rozwiązania.

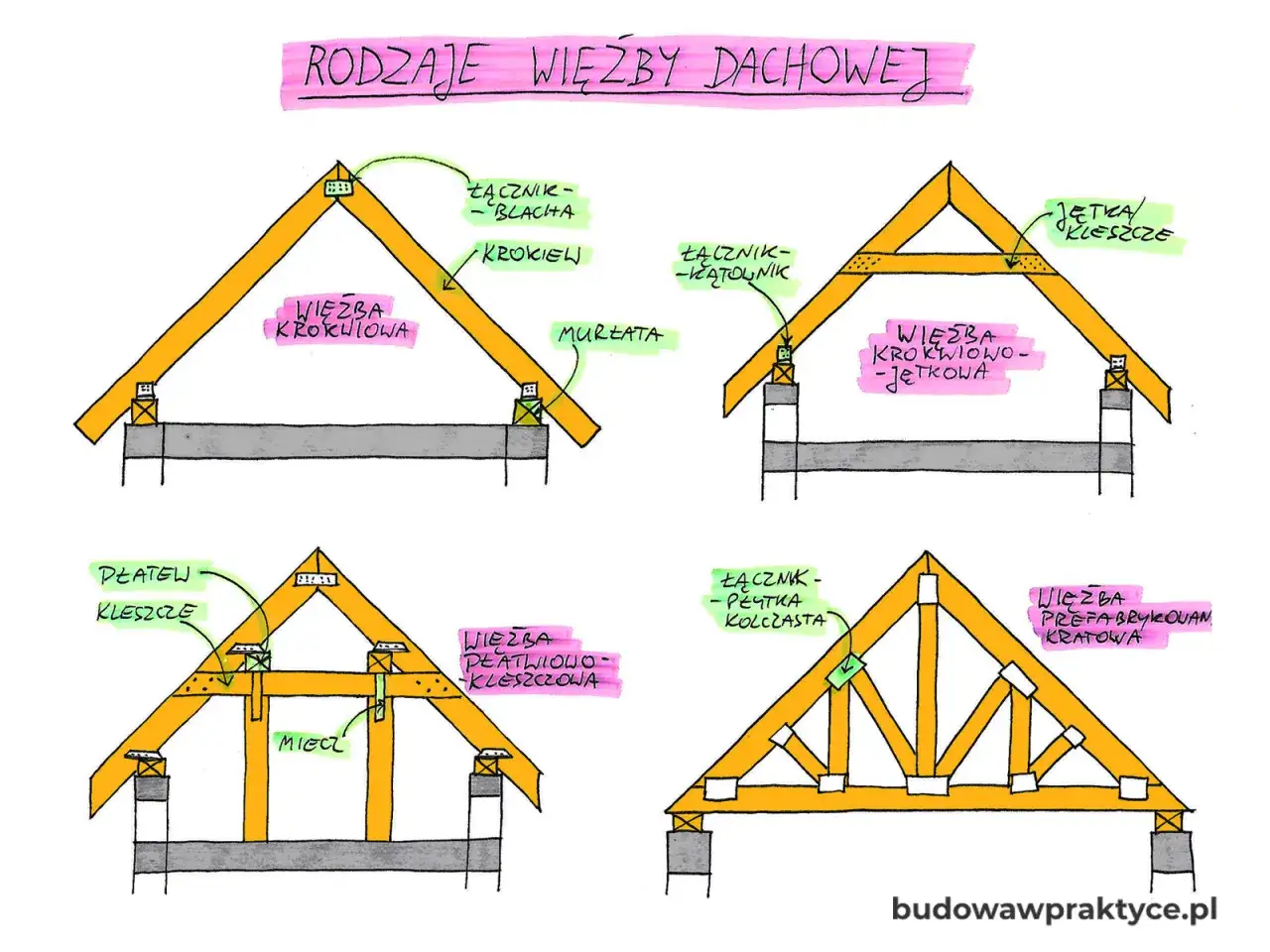

| Typ więźby | Orientacyjna rozpiętość | Gdzie sprawdza się najlepiej | Ograniczenia |
|---|---|---|---|
| Krokwiowa | Do ok. 7 m | Proste dachy o niewielkiej rozpiętości i małej liczbie załamań | Ma mniejszą elastyczność przy większych rozpiętościach i cięższych pokryciach |
| Krokwiowo-jętkowa | Około 7-11 m | Domy jednorodzinne z poddaszem użytkowym | Wymaga poprawnego stężenia i właściwego położenia jętek |
| Płatwiowo-kleszczowa | Powyżej 11 m | Większe budynki i dachy o bardziej złożonej geometrii | Jest bardziej skomplikowana i zwykle potrzebuje podpór pośrednich |
| Prefabrykowane wiązary | Zależnie od projektu | Szybki montaż, powtarzalność i dobra kontrola jakości | Mniejsza swoboda adaptacji poddasza |
To są widełki orientacyjne, a nie sztywna granica. Przy tej samej rozpiętości wybór może się zmienić, jeśli dach ma lukarny, duże okapy, ciężkie pokrycie albo planowaną fotowoltaikę. Najważniejsze jest to, że układ nośny musi być dobrany do budynku, a nie do tego, co akurat jest najtańsze w zakupie. I właśnie dlatego jakość materiału oraz wykonania potrafi zmienić więcej niż sam typ więźby.
Materiał i wykonanie, które decydują o trwałości
Z mojego punktu widzenia najwięcej problemów robi nie sam układ, tylko materiał. Dobrze przygotowane drewno konstrukcyjne jest suche, proste i oznakowane; w praktyce najczęściej spotyka się klasę C24. To nie jest ozdobny skrót, tylko informacja o wytrzymałości i zachowaniu materiału pod obciążeniem.
Przy odbiorze sprawdzam przede wszystkim:
- wilgotność - sensownie celować w drewno suszone komorowo do ok. 15-18% wilgotności, bo zbyt mokre będzie się paczyło i pękało;
- prostoliniowość - skręcone albo bananowate elementy utrudniają utrzymanie geometrii połaci;
- łączniki - gwoździe, wkręty, złącza i kotwy muszą odpowiadać projektowi, a nie temu, co akurat było pod ręką na budowie;
- ochronę przed zawilgoceniem - drewno nie może leżeć bez osłony na gruncie ani w wodzie po opadach;
- usztywnienie - bez stężeń więźba potrafi pracować jak luźna rama, nawet gdy same belki są poprawne.
Ja zwykle nie ufam argumentowi, że „drewno było suche, bo tak wyglądało”. Wilgotność i klasa wytrzymałości muszą wynikać z dokumentów albo oznaczeń, nie z wrażenia po dotknięciu. Warto też pamiętać, że impregnacja chroni przed częścią zagrożeń, ale nie naprawi błędów w projekcie ani nie zrekompensuje źle dobranego przekroju. Skoro materiał i montaż są tak ważne, łatwo wskazać, gdzie najczęściej pojawiają się kosztowne pomyłki.
Najczęstsze błędy, które osłabiają dach po kilku sezonach
Wiele problemów ujawnia się dopiero po pierwszej cięższej zimie albo po kilku latach pracy konstrukcji. Objawy bywają podobne: ugięcia, pęknięcia zabudowy g-k, rozszczelnienia przy obróbkach i skrzypienie połączeń. Najczęściej spotykam te błędy:
- Zmiana pokrycia na cięższe bez przeliczenia konstrukcji - szczególnie przy przejściu z lekkiej blachy na cięższy materiał.
- Podcinanie krokwi na budowie - nawet niewielkie nacięcia w złym miejscu osłabiają przekrój i zmieniają pracę belki.
- Zbyt mało stężeń - dach może wyglądać poprawnie, ale bez usztywnień zaczyna pracować w niepożądany sposób.
- Słabe zakotwienie murłaty - wtedy siły od wiatru i pracy drewna nie są dobrze przekazywane na ścianę nośną.
- Budowanie z mokrego drewna - po wyschnięciu elementy się kurczą, paczą i rozluźniają połączenia.
- Ignorowanie miejsc odkładania śniegu - kosze, załamania i strefy przy lukarnach dostają większe obciążenia niż reszta połaci.
Jeśli miałbym wskazać jeden błąd, który naprawdę wraca jak bumerang, byłaby to samowolna zmiana projektu przez wykonawcę. Czasem chodzi o „drobne” przesunięcie słupa, czasem o wycięcie fragmentu elementu, a czasem o zmianę pokrycia na cięższe bez konsultacji. Efekt końcowy jest zawsze ten sam: dach traci rezerwę bezpieczeństwa szybciej, niż inwestor się spodziewa. Z tego powodu przed zamknięciem połaci wolę sprawdzić jeszcze kilka rzeczy niż później tłumaczyć naprawy.
Co sprawdzić przed zamknięciem połaci
- czy projektant przeliczył nośność po uwzględnieniu pokrycia, ocieplenia i ewentualnej fotowoltaiki;
- czy rozstaw i przekroje elementów zgadzają się z dokumentacją;
- czy murłata jest dobrze zakotwiona w ścianie nośnej;
- czy widać stężenia, które usztywniają dach wzdłużnie i poprzecznie;
- czy drewno ma odpowiednią klasę i wilgotność;
- czy wykonawca nie „poprawił” projektu na własną rękę.
Jeśli mam zostawić jedną praktyczną wskazówkę, brzmi ona prosto: dach ocenia się nie po samych belkach, ale po tym, czy każdy element ma jasno wyznaczoną drogę przenoszenia sił. Przy nowych domach i przy modernizacji starych więźb to właśnie ten etap najczęściej decyduje, czy konstrukcja będzie bezpieczna przez lata, czy zacznie sprawiać kłopoty po pierwszej cięższej zimie.
