Dach działa jak układ przenoszenia obciążeń, a nie tylko jak warstwa pokrycia widoczna z zewnątrz. Najważniejsze są krokwie, czyli właśnie belki podtrzymujące pokrycie dachu, a obok nich płatwie, murłata, łaty i kontrłaty, bo to one decydują o sztywności, wentylacji i bezpieczeństwie całej połaci. Poniżej pokazuję, jak rozpoznać te elementy, jak współpracują ze sobą i na co zwrócić uwagę przy wyborze przekrojów oraz montażu.
Najważniejsze elementy nośne dachu i ich rola
- Krokwie tworzą główny szkielet połaci i przejmują większość obciążeń z pokrycia.
- Łaty i kontrłaty są kluczowe przy dachówkach i blachodachówce, bo to na nich opiera się pokrycie oraz szczelina wentylacyjna.
- Murłata i płatwie rozprowadzają siły dalej na ściany lub słupy, dzięki czemu dach nie pracuje tylko na jednym elemencie.
- Dobór przekrojów zależy od rozpiętości dachu, kąta nachylenia, rodzaju pokrycia i przewidywanych obciążeń śniegiem oraz wiatrem.
- Błędy w drewnie lub połączeniach zwykle nie psują dachu od razu, ale po czasie powodują ugięcia, rozszczelnienia i problemy z wilgocią.

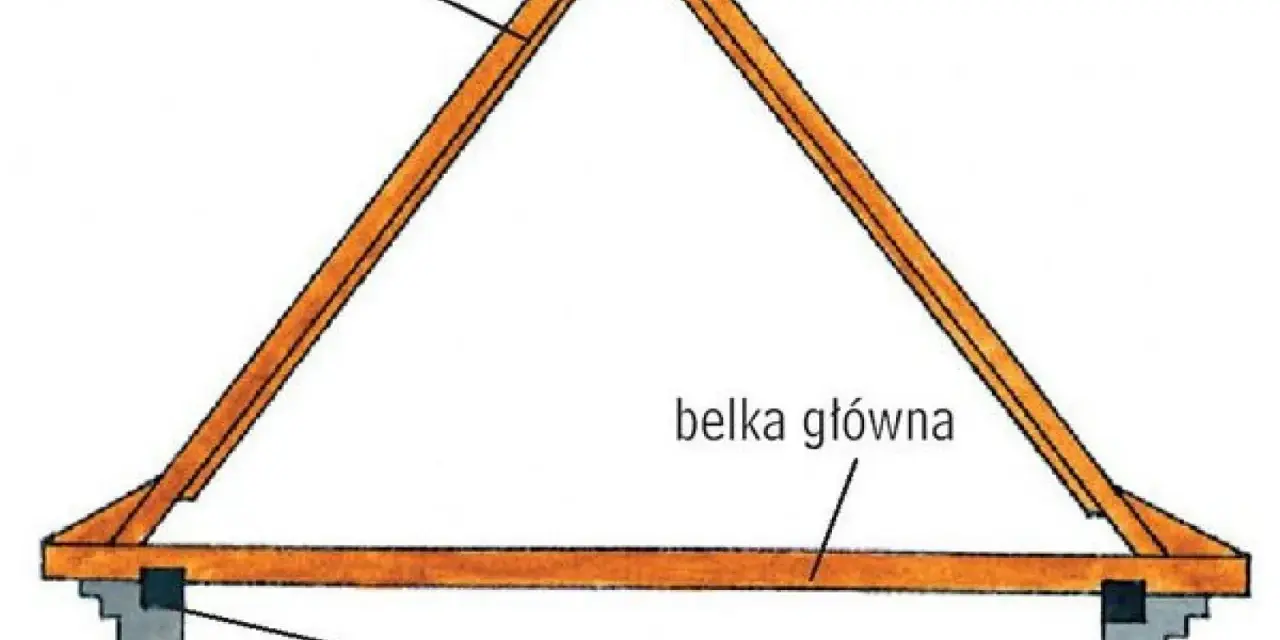

Z czego składa się nośna konstrukcja dachu
W praktyce ja patrzę na dach jak na zestaw współpracujących elementów, a nie pojedynczych belek. Każdy z nich ma inną funkcję: jedne niosą ciężar połaci, inne go rozkładają, a jeszcze inne dbają o wentylację i stabilność pokrycia. To ważne, bo dachówki, blachodachówka czy membrana nie „wiszą” same z siebie - opierają się na konkretnym układzie konstrukcyjnym.
| Element | Rola w dachu | Co warto o nim wiedzieć |
|---|---|---|
| Krokiew | Pochyła belka nośna tworząca połać dachową | Przenosi obciążenia z pokrycia na murłatę, płatwie lub jętki |
| Murłata | Belka oparta na ścianie nośnej | Rozkłada siły z krokwi na wieniec i ścianę, musi być dobrze zakotwiona |
| Płatew | Pozioma belka podpierająca krokwie | Stosowana przy większych rozpiętościach i bardziej złożonych dachach |
| Jętka | Element łączący parę krokwi | Usztywnia konstrukcję i ogranicza ich rozchodzenie się |
| Kleszcze | Spina elementy więźby w układzie płatwiowo-kleszczowym | Pomagają utrzymać sztywność całego szkieletu |
| Kontrłata | Listwa dystansowa nad krokwią | Tworzy kanał wentylacyjny pod pokryciem i pomaga w montażu |
| Łata | Bezpośrednie oparcie dla pokrycia | To na niej leży dachówka lub elementy blachodachówki modułowej |
Najczęstsze nieporozumienie widzę wtedy, gdy ktoś utożsamia całą nośność dachu wyłącznie z krokwiami. To zbyt duże uproszczenie. W dobrze zaprojektowanej połaci liczy się cały łańcuch elementów, bo dopiero on przekazuje ciężar dalej bez nadmiernych ugięć. I właśnie dlatego kolejny krok to zrozumienie, jak ta droga obciążeń wygląda w praktyce.
Jak obciążenia przechodzą przez dach
Obciążenia na dach działają stale i nie zawsze są „widoczne”. Ciężar własny pokrycia, izolacji i łat to jedno, ale w polskich warunkach równie ważne są śnieg oraz podmuchy wiatru, które potrafią mocno zmieniać sposób pracy konstrukcji. Dach powinien przenosić te siły bez dużych odkształceń, bo nawet niewielkie ugięcie może po czasie przełożyć się na pękanie pokrycia albo rozszczelnienie połączeń.
Łańcuch pracy dachu zwykle wygląda tak: pokrycie opiera się na łatach, łaty na kontrłatach, kontrłaty na krokwiach, a krokwie przekazują obciążenie dalej na murłatę, płatwie albo inne podpory. W zależności od układu więźby część sił przejmuje też jętka lub kleszcze. To nie jest detal techniczny dla wtajemniczonych - od tego zależy, czy dach będzie pracował równo, czy zacznie „siadać” w newralgicznych miejscach.
- Zbyt duży rozstaw podpór zwiększa ryzyko ugięć i pracy pokrycia na zginanie.
- Słabe połączenia ciesielskie potrafią rozluźniać się pod wpływem wiatru i zmian wilgotności.
- Brak ciągłej wentylacji przyspiesza zawilgocenie drewna i osłabia całą połaciową „kanapkę”.
Jeżeli dach zaczyna pracować nierówno, najpierw widać to na detalach: pofalowanej połaci, mikropęknięciach albo problemach z obróbkami. Z tego miejsca naturalnie przechodzimy do pytania, który układ więźby ma sens przy konkretnej budowie.

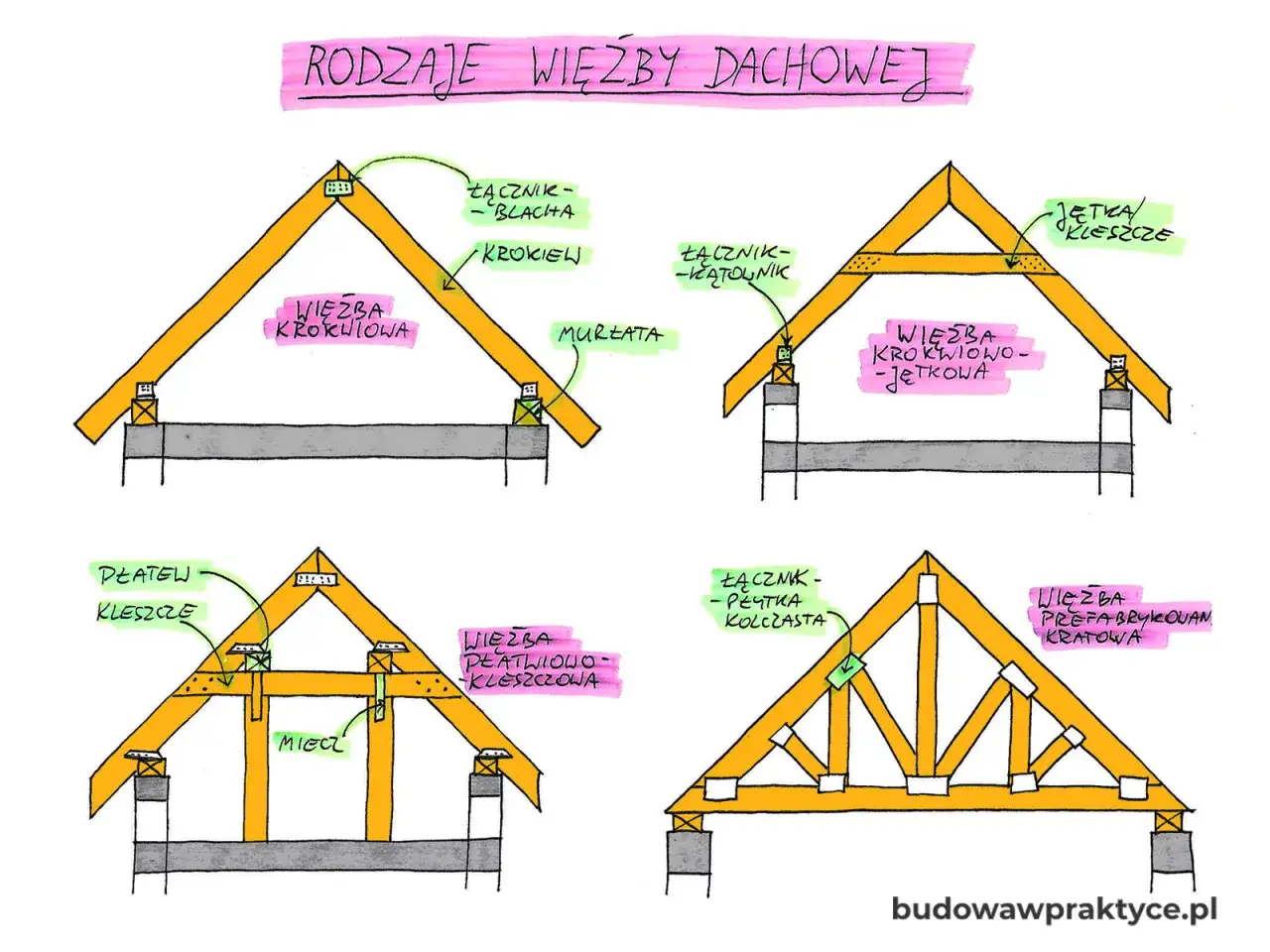

Który układ więźby sprawdza się w danym domu
Nie każdy dach potrzebuje tego samego szkieletu. Gdy analizuję projekt, zawsze patrzę na rozpiętość budynku, planowane poddasze i ciężar pokrycia, bo te trzy rzeczy najczęściej decydują o wyborze rozwiązania. W praktyce najczęściej spotyka się trzy układy, które różnią się stopniem skomplikowania i liczbą podpór.
| Układ więźby | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Krokwiowy lub krokwiowo-jętkowy | Prostsze dachy i mniejsze lub średnie rozpiętości | Mniej elementów, prostszy montaż, czytelna konstrukcja | Wymaga starannego doboru przekrojów, bo krokwie pracują mocniej |
| Płatwiowo-kleszczowy | Dachy o większej rozpiętości i bardziej złożonej geometrii | Dobre rozłożenie obciążeń, większa sztywność układu | Słupy i kleszcze zabierają część przestrzeni na poddaszu |
| Prefabrykowane wiązary kratowe | Gdy liczy się szybkość montażu i powtarzalność wykonania | Szybka realizacja, wysoka precyzja, przewidywalna praca konstrukcji | Mniejsza swoboda adaptacji poddasza użytkowego |
Ja zwykle nie wybieram „najmocniejszego” układu z samej ostrożności, tylko ten, który najlepiej pasuje do budynku i pokrycia. Jeśli dach ma być prosty i lekki, zbyt rozbudowana konstrukcja tylko podniesie koszt i skomplikuje montaż. Jeśli jednak rozpiętość rośnie albo planowane jest cięższe pokrycie, dodatkowe podpory przestają być wadą, a stają się zabezpieczeniem. To prowadzi do kolejnego pytania: z czego taki dach trzeba właściwie zrobić, żeby miał sens nie tylko na papierze.
Jak dobrać drewno, przekrój i rozstaw bez zgadywania
Przy więźbie dachowej nie lubię zgadywania „na oko”. W praktyce liczą się: rozpiętość, kąt nachylenia połaci, rodzaj pokrycia, strefa śniegowa i jakość drewna. Dopiero z takiego zestawu wychodzi sensowny przekrój elementów. To dlatego dwie podobne realizacje mogą mieć zupełnie inne krokwie, mimo że z zewnątrz dach wygląda prawie identycznie.
| Element | Orientacyjne wymiary | Kiedy są spotykane najczęściej |
|---|---|---|
| Krokwie | 5 x 10 cm, 7 x 14 cm, 8 x 16 cm, 9 x 18 cm | Dobierane do rozpiętości, ciężaru pokrycia i układu podpór |
| Łaty | Około 40 x 60 mm lub minimum 5 x 3,5 cm | Stosowane jako bezpośrednie oparcie dla pokrycia dachowego |
| Kontrłaty | Około 25 x 50 mm | Tworzą szczelinę wentylacyjną i dystans pod pokryciem |
| Murłata | 10 x 10 cm, 12 x 12 cm, 14 x 14 cm, 16 x 16 cm | Belka na ścianie nośnej, kotwiona do wieńca |
Do tego dochodzi jakość materiału. C24 to popularna klasa wytrzymałości drewna konstrukcyjnego, a KVH i BSH oznaczają elementy suszone i stabilizowane, zwykle bardziej przewidywalne wymiarowo niż przypadkowa kantówka. Z mojego doświadczenia to właśnie stabilność materiału często robi większą różnicę niż sam „duży przekrój”. Przy krokwiach i łatach liczy się nie tylko grubość, ale też prostoliniowość, wilgotność i sposób przechowywania przed montażem.
Warto też pamiętać o rozstawie. W praktyce często spotyka się układ krokwi w granicach 80-100 cm, ale traktuję to wyłącznie jako punkt odniesienia, nie uniwersalną normę. Przy większym rozstawie szczególnie ważne stają się sztywność łat i dopasowanie pokrycia do konstrukcji. Gdy ten dobór jest zrobiony pobieżnie, zaczynają się problemy, których da się uniknąć na etapie montażu.
Najczęstsze błędy, które osłabiają dach
Najwięcej kłopotów widzę nie w samym projekcie, tylko w wykonaniu detali. Dach zwykle nie psuje się spektakularnie od razu. Najpierw daje drobne sygnały: pracuje pod obciążeniem, lekko siada, pojawiają się nieszczelności albo lokalne odkształcenia. To właśnie moment, w którym warto reagować.
| Błąd | Skutek | Jak temu zapobiec |
|---|---|---|
| Zbyt wilgotne drewno | Paczenie, skręcanie elementów i rozluźnianie połączeń | Wymagać drewna odpowiednio wysuszonego i składowanego pod zadaszeniem |
| Za mały przekrój krokwi | Ugięcie połaci, pękanie lub falowanie pokrycia | Nie skracać przekroju bez ponownej weryfikacji statycznej |
| Brak ciągłej wentylacji | Zawilgocenie membrany, drewna i ocieplenia | Zachować szczelinę wentylacyjną od okapu do kalenicy |
| Słabe kotwienie murłaty | Podrywanie dachu przez wiatr i osłabienie połączeń | Stosować kotwy i łączniki przewidziane w projekcie |
| Zbyt głębokie zaciosy i nacięcia | Osłabienie przekroju i lokalne pęknięcia | Trzymać się wymiarów z dokumentacji, nie „dociąć lepiej” na budowie |
Do tego dorzuciłbym jeszcze jeden błąd, który często jest bagatelizowany: zmiana pokrycia na cięższe bez ponownego sprawdzenia konstrukcji. Jeśli projekt był liczony pod lekką blachę, a później pojawia się dachówka ceramiczna albo dodatkowe obciążenia, więźba może już pracować na granicy. To właśnie takie korekty najlepiej wychodzą jeszcze przed zamknięciem połaci.
Co sprawdzam przed zamknięciem połaci
Zanim dach zostanie ostatecznie przykryty, robię prostą kontrolę kilku punktów. To moment, w którym najłatwiej wyłapać błędy, bo po ułożeniu pokrycia poprawki są już dużo droższe i bardziej kłopotliwe. Jeżeli coś ma zostać poprawione, lepiej zrobić to teraz niż po pierwszej zimie.
- Czy przekroje i rozstaw elementów zgadzają się z projektem.
- Czy drewno ma odpowiednią klasę, prostoliniowość i wilgotność.
- Czy murłata jest dobrze odizolowana od wilgoci i solidnie zakotwiona.
- Czy połączenia krokwi, jętek, płatwi i kleszczy są wykonane zgodnie ze sztuką ciesielską.
- Czy szczelina wentylacyjna nie została przypadkiem zablokowana przy okapie lub przy kalenicy.
- Czy rodzaj pokrycia odpowiada nośności przyjętej w projekcie.
- Czy przewidziano dodatkowe elementy, takie jak okna dachowe, panele PV albo cięższe obróbki.
Jeśli projekt zmieniał się po drodze albo dach ma większą rozpiętość niż standardowa, nie próbuję „ratować” sytuacji intuicją wykonawczą. Wtedy rozsądniej jest poprosić konstruktora o ponowną ocenę układu, bo w dachu najdroższe są zwykle nie same belki, tylko późniejsze skutki źle dobranych detali. I właśnie na tym etapie najwięcej zyskuje się na spokojnej, rzeczowej kontroli.
