Rozpoczynając budowę domu, stajesz przed wieloma wyzwaniami, a jednym z pierwszych i najważniejszych kroków jest precyzyjne wytyczenie budynku na działce przez geodetę. Ten artykuł to Twój kompleksowy przewodnik, który pomoże Ci skompletować wszystkie niezbędne dokumenty i informacje, a także zrozumieć proces tyczenia. Dzięki tej checklistie będziesz w pełni przygotowany, aby współpraca z geodetą przebiegła sprawnie i bez niepotrzebnych opóźnień.
Przygotowanie do tyczenia budynku: kluczowe dokumenty i ustalenia z geodetą
- Przed rozpoczęciem prac geodezyjnych niezbędne jest skompletowanie zatwierdzonego projektu budowlanego, pozwolenia na budowę, mapy do celów projektowych oraz wypisu i wyrysu z ewidencji gruntów.
- Inwestor musi ustalić z kierownikiem budowy, czy geodeta ma tyczyć osie konstrukcyjne, czy narożniki budynku, a także wskazać wysokość punktu "zero" budynku.
- Kluczowe jest zapewnienie geodecie swobodnego dostępu do działki i usunięcie wszelkich przeszkód terenowych.
- Proces tyczenia obejmuje analizę dokumentacji, pomiary w terenie, stabilizację punktów (np. na ławach ciesielskich) oraz sporządzenie szkicu tyczenia i wpisu do dziennika budowy.
- Brak komunikacji między inwestorem, kierownikiem budowy a geodetą oraz niedokładne przygotowanie terenu to najczęstsze błędy, które mogą prowadzić do opóźnień i dodatkowych kosztów.
- Obowiązek geodezyjnego wytyczenia obiektu wynika z art. 43 Prawa budowlanego, a za jego realizację odpowiada kierownik budowy lub inwestor.
Spokojna budowa: dlaczego dobre przygotowanie do wytyczenia budynku jest kluczowe?
Wiem z doświadczenia, że odpowiednie przygotowanie to podstawa bezproblemowej realizacji każdej inwestycji budowlanej. Dotyczy to zwłaszcza etapu tyczenia budynku, który jest fundamentem dla wszystkich późniejszych prac. Precyzja na tym etapie oszczędza czas, nerwy i pieniądze.
Rola geodety na starcie budowy to więcej niż tylko wbicie palików w ziemię
Zapewniam Cię, że rola geodety w procesie budowy jest absolutnie kluczowa i wykracza daleko poza samo fizyczne oznaczenie punktów w terenie. To właśnie precyzja geodezyjna stanowi fundament dla prawidłowego usytuowania budynku, jego zgodności z projektem, a co za tym idzie z przepisami prawa. Geodeta, bazując na dokładnych pomiarach i analizie dokumentacji, przenosi wirtualny projekt na rzeczywisty grunt. Bez jego pracy nie byłoby możliwe zachowanie wymaganych odległości od granic działki, istniejącej infrastruktury czy innych obiektów. To on dba o to, aby Twój dom stanął dokładnie tam, gdzie został zaprojektowany, a wszelkie odchylenia mogą mieć poważne konsekwencje.
Obowiązek geodezyjnego wytyczenia obiektu w terenie wynika z ustawy Prawo budowlane (art. 43). Za zapewnienie wykonania tego obowiązku odpowiada kierownik budowy, a jeśli nie został powołany inwestor.
Czym grozi brak kompletu dokumentów i informacji?
Niestety, często spotykam się z sytuacjami, gdy inwestorzy bagatelizują etap przygotowania, co prowadzi do szeregu problemów. Brak kompletu dokumentów lub niejasne ustalenia z geodetą to prosta droga do:
- Opóźnień w pracach budowlanych: Geodeta nie rozpocznie pracy bez wymaganej dokumentacji, a każde jej uzupełnianie to cenne dni, a nawet tygodnie stracone na starcie.
- Dodatkowych kosztów: Konieczność ponownego przyjazdu geodety, poprawiania błędów w tyczeniu czy nawet zmiany już wykonanych elementów konstrukcyjnych to zawsze wydatek, którego można było uniknąć.
- Błędów w usytuowaniu budynku: To najpoważniejsza konsekwencja. Nieprawidłowe tyczenie może skutkować niezgodnością z projektem, naruszeniem przepisów (np. odległości od granicy) i w konsekwencji problemami z odbiorem budynku, a nawet koniecznością jego rozbiórki.
- Problemów prawnych: Niezgodność z pozwoleniem na budowę lub przepisami prawa budowlanego może prowadzić do kar finansowych, nakazów wstrzymania budowy, a nawet postępowania administracyjnego.
Dokumenty dla geodety: Twoja kompletna checklista
Aby geodeta mógł sprawnie i bezbłędnie wytyczyć Twój budynek, potrzebuje szeregu dokumentów. Poniżej przedstawiam listę, którą zawsze przekazuję moim klientom, aby niczego nie pominąć.
Projekt budowlany: który element jest dla geodety najważniejszy?
Projekt budowlany to absolutna podstawa. Geodeta potrzebuje przede wszystkim zatwierdzonego projektu zagospodarowania terenu (PZT), który jest integralną częścią projektu budowlanego. To właśnie on zawiera dokładną lokalizację, wymiary i kształt budynku na działce, a także jego odległości od granic i innych obiektów. Niezwykle ważne są również rzuty fundamentów i parteru, które pokazują układ osi konstrukcyjnych. Geodeta wykorzysta te dane do precyzyjnego przeniesienia punktów charakterystycznych budynku na grunt.
Ostateczne pozwolenie na budowę: zielone światło do działania
Ten dokument jest potwierdzeniem legalności Twojej inwestycji i jej zgodności z obowiązującymi przepisami. Dla geodety ostateczne pozwolenie na budowę (lub potwierdzenie przyjęcia zgłoszenia budowy) to zielone światło do rozpoczęcia prac w terenie. Bez niego, z punktu widzenia prawa, nie można przystąpić do tyczenia.
Mapa do celów projektowych: fundament, na którym opiera się tyczenie
Mapa do celów projektowych (MDCP) to bardzo szczegółowa mapa, która stanowi podstawę dla architekta do stworzenia projektu zagospodarowania terenu, a następnie dla geodety do tyczenia. Zawiera ona wszystkie kluczowe informacje o działce, takie jak granice, istniejące uzbrojenie terenu (sieci wodociągowe, kanalizacyjne, energetyczne, gazowe), ukształtowanie powierzchni (poziomice), a także istniejące obiekty budowlane i drzewostan. To na niej geodeta opiera swoje obliczenia i planuje tyczenie.
Wypis i wyrys z ewidencji gruntów: pewność co do granic działki
Wypis i wyrys z ewidencji gruntów to dokument, który dostarcza informacji o prawnych granicach działki, jej powierzchni, numerze ewidencyjnym oraz statusie. Jest to kluczowe dla geodety, aby potwierdzić prawidłowe usytuowanie budynku względem tych granic, unikając ewentualnych sporów z sąsiadami czy naruszeń przepisów.
Co ustalić przed wizytą geodety? Nie tylko dokumenty się liczą
Sama dokumentacja to nie wszystko. Równie kluczowe są praktyczne ustalenia i skuteczna komunikacja z geodetą oraz kierownikiem budowy. To właśnie te szczegóły często decydują o sprawności i poprawności całego procesu.
Osie konstrukcyjne czy narożniki budynku? Kluczowa decyzja w porozumieniu z kierownikiem budowy
Zanim geodeta pojawi się na działce, musisz ustalić z kierownikiem budowy, co dokładnie ma zostać wytyczone. Standardowo geodeta tyczy główne osie konstrukcyjne budynku, które są później przenoszone na ławy ciesielskie. Alternatywnie, można tyczyć zewnętrzne narożniki budynku lub obrys fundamentów, często z uwzględnieniem grubości ocieplenia. Ta decyzja jest niezwykle ważna, ponieważ wpływa na dalsze prace budowlane i musi być jasno przekazana geodecie, aby mógł przygotować się do wykonania odpowiednich pomiarów.
Co to jest "punkt zero" budynku i dlaczego musisz znać jego wysokość?
„Punkt zero” budynku to nic innego jak reper wysokościowy, czyli punkt odniesienia dla wszystkich pomiarów wysokościowych na budowie. Najczęściej odpowiada on poziomowi posadzki parteru, ale może być nim również poziom terenu przy wejściu do budynku. Znajomość i precyzyjne wyznaczenie tego punktu jest krytyczne dla zachowania prawidłowych wysokości i poziomów w całym budynku od fundamentów, przez stropy, aż po dach. To od niego zależą wysokości wszystkich kondygnacji, położenie okien czy drzwi. Informację o wysokości "punktu zero" znajdziesz w projekcie budowlanym.
Przygotowanie działki na przyjazd geodety: o czym nie możesz zapomnieć?
Aby geodeta mógł efektywnie pracować, działka musi być odpowiednio przygotowana. Oto kilka praktycznych wskazówek:
- Zapewnij swobodny dostęp do działki: Upewnij się, że brama jest otwarta lub masz klucze do kłódki. Geodeta musi mieć możliwość wjazdu i poruszania się po terenie.
- Usuń przeszkody: Wysoka trawa, krzaki, składowane materiały budowlane czy gruz mogą utrudniać, a nawet uniemożliwiać precyzyjne pomiary. Teren powinien być w miarę możliwości uporządkowany.
- Obecność kierownika budowy: Zdecydowanie zalecam, aby kierownik budowy był obecny podczas tyczenia. Może on na bieżąco koordynować prace, wyjaśniać wątpliwości i potwierdzić zakres wykonanych pomiarów.
Tyczenie budynku krok po kroku: jak to wygląda w praktyce?
Zrozumienie, czego możesz się spodziewać podczas wizyty geodety, pomoże Ci lepiej przygotować się do tego etapu budowy. Oto, jak ten proces wygląda w praktyce.
Krok 1: Analiza dokumentacji praca geodety "za biurkiem"
Zanim geodeta pojawi się na Twojej działce, czeka go praca "za biurkiem". Ta początkowa faza polega na dokładnej analizie wszystkich dostarczonych dokumentów projektu budowlanego, mapy do celów projektowych, wypisu i wyrysu z ewidencji gruntów. Geodeta przelicza współrzędne, sprawdza zgodność danych i planuje optymalny sposób tyczenia, aby zapewnić maksymalną precyzję.
Krok 2: Pomiary w terenie od teorii do praktyki na Twojej działce
To jest moment, kiedy teoria staje się praktyką. Geodeta, wyposażony w specjalistyczny sprzęt, taki jak tachimetr elektroniczny czy odbiornik GPS RTK, przenosi projekt z papieru na rzeczywisty grunt. Wykorzystuje on punkty osnowy geodezyjnej oraz punkty odniesienia z mapy do celów projektowych, aby z najwyższą dokładnością wyznaczyć położenie osi konstrukcyjnych lub narożników budynku. To fascynujące, jak zaawansowana technologia pozwala na tak precyzyjne odwzorowanie planów.

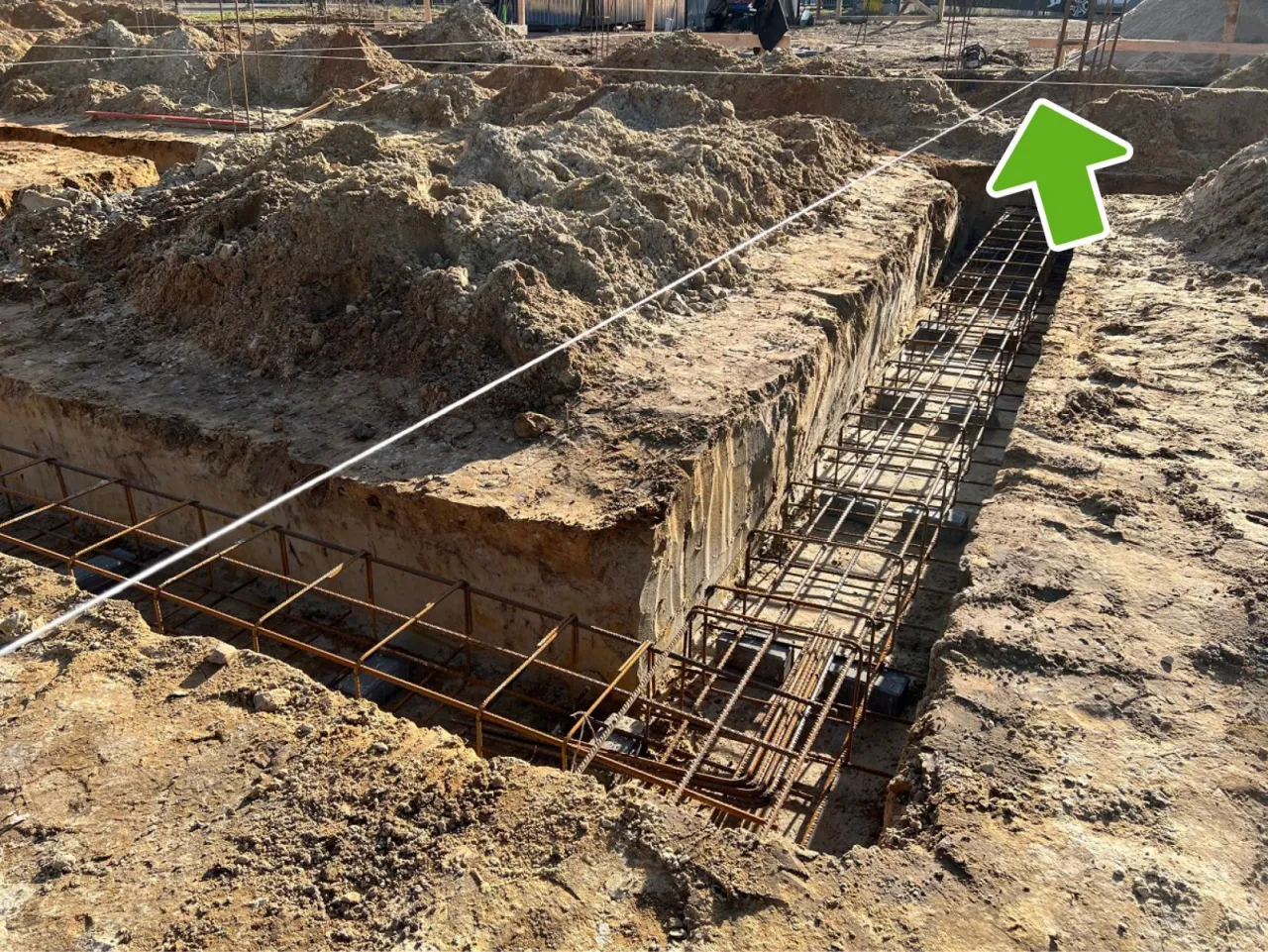

Krok 3: Stabilizacja punktów, czyli ławy ciesielskie w akcji
Po wykonaniu pomiarów geodeta przystępuje do stabilizacji wytyczonych punktów. Najczęściej odbywa się to za pomocą drewnianych konstrukcji zwanych "ławami ciesielskimi". Są to proste, ale niezwykle funkcjonalne konstrukcje, umieszczane poza obrysem przyszłych fundamentów. Na ławach tych geodeta zaznacza osie budynku, a następnie wbija gwoździe, które stanowią precyzyjne punkty odniesienia. Dzięki nim ekipa budowlana może rozciągnąć linki i dokładnie wyznaczyć krawędzie fundamentów, gwarantując, że budynek powstanie w zaplanowanym miejscu i wymiarach.
Krok 4: Dokumentacja powykonawcza: szkic z tyczenia i wpis do dziennika budowy
Po zakończeniu wszystkich prac tyczenia, geodeta sporządza niezbędną dokumentację. Otrzymasz od niego szkic dokumentacyjny, zwany również szkicem tyczenia, który przedstawia położenie wytyczonych punktów w terenie. Dodatkowo, geodeta dokonuje wpisu w dzienniku budowy, który jest prawnym potwierdzeniem wykonania czynności tyczenia zgodnie z projektem i obowiązującymi przepisami. Te dokumenty są niezwykle ważne, ponieważ stanowią dowód prawidłowości wykonania prac i będą potrzebne na późniejszych etapach budowy oraz przy odbiorze obiektu.
Jak uniknąć błędów i pułapek przy tyczeniu? Oszczędź czas i pieniądze
Moje doświadczenie pokazuje, że wielu problemów na budowie można uniknąć, stosując się do kilku prostych zasad. Skupienie się na tych aspektach pozwoli Ci zaoszczędzić zarówno czas, jak i pieniądze.
Brak komunikacji na linii inwestor kierownik budowy geodeta
To jeden z najczęstszych błędów. Jasna i ciągła komunikacja między wszystkimi stronami jest absolutnie kluczowa. Jako inwestor, upewnij się, że kierownik budowy jest świadomy Twoich ustaleń z geodetą, a geodeta zna wszystkie szczegóły projektu i Twoje oczekiwania. Jak już wspomniałam, obecność kierownika budowy podczas tyczenia jest bardzo wskazana. Pozwala to na bieżąco koordynować prace, wyjaśniać wszelkie wątpliwości i uniknąć nieporozumień, które mogłyby prowadzić do kosztownych poprawek.
Niedokładne przygotowanie terenu pod pomiary
Ponownie podkreślam, jak ważne jest odpowiednie przygotowanie działki. Swobodny dostęp i brak przeszkód to podstawa dla dokładności i efektywności pomiarów. Wysoka trawa, zarośla, składowane materiały czy nawet śmieci mogą utrudnić geodecie pracę, wydłużyć czas tyczenia, a w skrajnych przypadkach nawet uniemożliwić precyzyjne wyznaczenie punktów. To z kolei prowadzi do opóźnień i dodatkowych kosztów, których możesz łatwo uniknąć, poświęcając chwilę na uporządkowanie terenu.
Przeczytaj również: Tyczenie budynku: Kompletny przewodnik dokumenty i proces krok po kroku
Ignorowanie znaczenia wpisu do dziennika budowy
Wpis do dziennika budowy to nie tylko formalność to prawne potwierdzenie wykonania prac tyczenia. Zignorowanie lub zaniedbanie tego kroku może prowadzić do poważnych komplikacji prawnych, zwłaszcza na późniejszych etapach budowy lub podczas odbioru obiektu. Upewnij się, że geodeta dokonał wpisu, a Ty masz do niego dostęp. To Twój dowód, że prace zostały wykonane zgodnie z przepisami i projektem.
Co po wytyczeniu? Dalsze etapy budowy z geodetą
Wytyczenie budynku to dopiero początek. Warto pamiętać, że usługi geodezyjne są potrzebne również na późniejszych etapach budowy. Geodeta będzie niezbędny do wykonania inwentaryzacji powykonawczej, czyli pomiarów gotowego budynku i wszystkich przyłączy. Może być również potrzebny do monitoringu przemieszczeń, jeśli budowa jest skomplikowana lub wymaga szczególnej precyzji. Pamiętaj, że geodeta to Twój partner na całej drodze budowlanej, zapewniający zgodność realizacji z projektem przez cały czas trwania inwestycji.
