Tyczenie budynku: Kompletny przewodnik dokumenty i proces krok po kroku

Prawidłowe tyczenie budynku to absolutna podstawa każdej budowy, gwarantująca zgodność realizacji z projektem i przepisami prawa. Jako doświadczona ekspertka w dziedzinie budownictwa, wiem, jak kluczowe jest precyzyjne przeniesienie projektu na grunt. W tym artykule dostarczę Ci kompleksową listę dokumentów, niezbędnych informacji oraz warunków, które musisz spełnić jako inwestor, aby geodeta mógł sprawnie i legalnie przeprowadzić ten proces. Ten przewodnik pomoże Ci krok po kroku przygotować się do wizyty geodety, minimalizując ryzyko błędów i opóźnień.

Czym jest tyczenie budynku i dlaczego nie można go pominąć?

Tyczenie budynku to nic innego jak precyzyjne przeniesienie na grunt wszystkich kluczowych elementów Twojego projektu budowlanego. Mówiąc prościej, to wyznaczenie w terenie dokładnego położenia i wymiarów przyszłego obiektu jego osi konstrukcyjnych, narożników oraz wszelkich charakterystycznych punktów. To absolutnie fundamentalny etap, ponieważ tylko w ten sposób możemy mieć pewność, że budowa ruszy w odpowiednim miejscu i zgodnie z zatwierdzonym projektem. Proces ten jest ściśle regulowany przez Ustawę Prawo budowlane, co podkreśla jego wagę i obowiązkowy charakter.

Art. 43. 1. Obiekty budowlane wymagające pozwolenia na budowę oraz obiekty, o których mowa w art. 29 ust. 1 pkt 1a, 2b i 19a, podlegają geodezyjnemu wytyczeniu w terenie.

Kto może legalnie wytyczyć dom? Rola geodety uprawnionego.

Zgodnie z przepisami, tyczenie budynku może być wykonane wyłącznie przez geodetę posiadającego odpowiednie uprawnienia zawodowe. To niezwykle ważne, ponieważ tylko taka osoba ma wiedzę, doświadczenie i sprzęt, by precyzyjnie przenieść projekt na grunt. Geodeta uprawniony ponosi pełną odpowiedzialność za prawidłowość wykonanych pomiarów i ich zgodność z projektem. Co więcej, po zakończeniu prac ma obowiązek dokonać stosownego wpisu w dzienniku budowy, potwierdzającego wykonanie czynności tyczenia. Ten wpis jest oficjalnym dokumentem i stanowi zielone światło dla dalszych etapów prac budowlanych.

Skutki błędów na etapie tyczenia jakich problemów chcesz uniknąć?

Błędy na etapie tyczenia to jedne z najdroższych i najbardziej problematycznych pomyłek, jakie mogą się zdarzyć na budowie. Jeśli geodeta (lub co gorsza, osoba nieuprawniona) wytyczy budynek nieprawidłowo, konsekwencje mogą być naprawdę poważne. Mówimy tu o możliwych problemach prawnych, konieczności wprowadzania kosztownych poprawek w projekcie, a w skrajnych przypadkach nawet o częściowej rozbiórce już wzniesionych elementów. Wyobraź sobie, że Twój dom stoi zbyt blisko granicy działki sąsiada lub niezgodnie z planem zagospodarowania przestrzennego to scenariusze, których każdy inwestor chce uniknąć. Dlatego tak ważne jest, aby zaufać wyłącznie uprawnionemu specjaliście i dostarczyć mu wszystkie niezbędne dokumenty.

Kompletna lista dokumentów dla geodety co przygotować przed wizytą?

Przygotowanie odpowiednich dokumentów to podstawa sprawnej pracy geodety. Bez nich nie będzie on w stanie legalnie i precyzyjnie wykonać tyczenia. Z mojego doświadczenia wynika, że im lepiej przygotowany inwestor, tym szybciej i bezproblemowo przebiega cały proces. Oto lista kluczowych dokumentów, które musisz mieć pod ręką.

Projekt Zagospodarowania Działki lub Terenu (PZT) najważniejszy dokument w rękach geodety.

Projekt Zagospodarowania Działki lub Terenu, w skrócie PZT, to absolutna biblia dla geodety. Stanowi on integralną część zatwierdzonego projektu budowlanego i zawiera wszystkie kluczowe informacje, które pozwalają na precyzyjne wyznaczenie budynku na działce. Znajdziesz w nim dokładne wymiary obiektu, jego usytuowanie względem granic działki, istniejącej i projektowanej infrastruktury (np. sieci wodociągowej, kanalizacyjnej, energetycznej) oraz innych obiektów. Na podstawie tego dokumentu geodeta wyznacza osie konstrukcyjne i główne narożniki Twojego przyszłego domu, dlatego tak ważne jest, aby był to dokument aktualny i kompletny.

Ostateczna decyzja o pozwoleniu na budowę zielone światło do działania.

Ostateczna decyzja o pozwoleniu na budowę to nic innego jak oficjalne zielone światło od organów administracji architektoniczno-budowlanej, potwierdzające, że Twój projekt budowlany został zatwierdzony i masz legalne prawo do rozpoczęcia robót. Dla geodety jest to dokument niezbędny, ponieważ stanowi dowód na to, że działa on na podstawie legalnie zatwierdzonej dokumentacji. Bez tej decyzji, nawet najlepiej przygotowany projekt nie pozwoli na rozpoczęcie prac tyczenia, ponieważ byłoby to niezgodne z prawem.

Dziennik budowy dlaczego geodeta musi mieć do niego dostęp?

Dziennik budowy to oficjalny dokument, w którym odnotowuje się przebieg wszystkich prac budowlanych. W kontekście tyczenia jest on niezwykle ważny, ponieważ geodeta jest prawnie zobowiązany do dokonania w nim wpisu po wykonaniu czynności tyczenia. Ten wpis to nie tylko formalność to oficjalne potwierdzenie, że prace geodezyjne zostały wykonane prawidłowo i zgodnie z przepisami. Jest to kluczowy element dla dalszych etapów budowy oraz wszelkich formalności związanych z odbiorem budynku, dlatego musisz zapewnić geodecie do niego dostęp.

Dodatkowe informacje, które usprawnią pracę: numer księgi wieczystej i dane kontaktowe.

• Numer księgi wieczystej działki: Chociaż nie zawsze jest to bezwzględnie wymagane, podanie numeru księgi wieczystej działki może znacznie usprawnić pracę geodety. Umożliwia mu to szybką weryfikację stanu prawnego nieruchomości, co jest istotne w przypadku jakichkolwiek wątpliwości czy niejasności.
• Dane kontaktowe inwestora i kierownika budowy: Zapewnienie geodecie aktualnych danych kontaktowych do Ciebie oraz do kierownika budowy jest kluczowe dla sprawnej komunikacji. Dzięki temu geodeta może szybko skontaktować się w razie pytań, ustalić szczegóły dojazdu czy potwierdzić termin wizyty, co minimalizuje ryzyko opóźnień.

Jak w praktyce wygląda proces tyczenia domu? Przewodnik krok po kroku.

Rozumiem, że dla wielu inwestorów proces tyczenia może wydawać się skomplikowany. Dlatego przygotowałam dla Ciebie przewodnik, który krok po kroku wyjaśni, jak wygląda praca geodety w terenie. Znając te etapy, będziesz wiedzieć, czego się spodziewać i jak najlepiej przygotować się na jego wizytę.

Etap 1: Analiza dokumentacji projektowej przez geodetę.

Pierwszy etap pracy geodety zawsze zaczyna się w biurze od dokładnej analizy otrzymanej dokumentacji. Geodeta weryfikuje projekt zagospodarowania terenu pod kątem spójności, kompletności i zgodności z obowiązującymi przepisami. Sprawdza wszystkie wymiary, odległości od granic, usytuowanie względem istniejącej infrastruktury. To moment, w którym wychodzą na jaw ewentualne nieścisłości w projekcie, dlatego tak ważne jest, aby dokumentacja była aktualna i bezbłędna. Bez tej analizy, żadne prace w terenie nie mogą się rozpocząć.

Etap 2: Prace w terenie odnalezienie osnowy i pomiary.

Po dokładnej analizie dokumentacji geodeta przenosi się na Twoją działkę. Jego pierwszym zadaniem jest odnalezienie punktów osnowy geodezyjnej są to precyzyjnie wyznaczone punkty o znanych współrzędnych, które stanowią punkt odniesienia dla wszystkich dalszych pomiarów. Na ich podstawie, używając specjalistycznego sprzętu, takiego jak tachimetr elektroniczny czy odbiornik GPS, geodeta wyznacza w terenie kluczowe punkty budynku. Mowa tu o osiach konstrukcyjnych, narożnikach, a także punktach odniesienia dla wysokości. To właśnie w tym momencie projekt z papieru zaczyna nabierać realnych kształtów na Twojej działce.

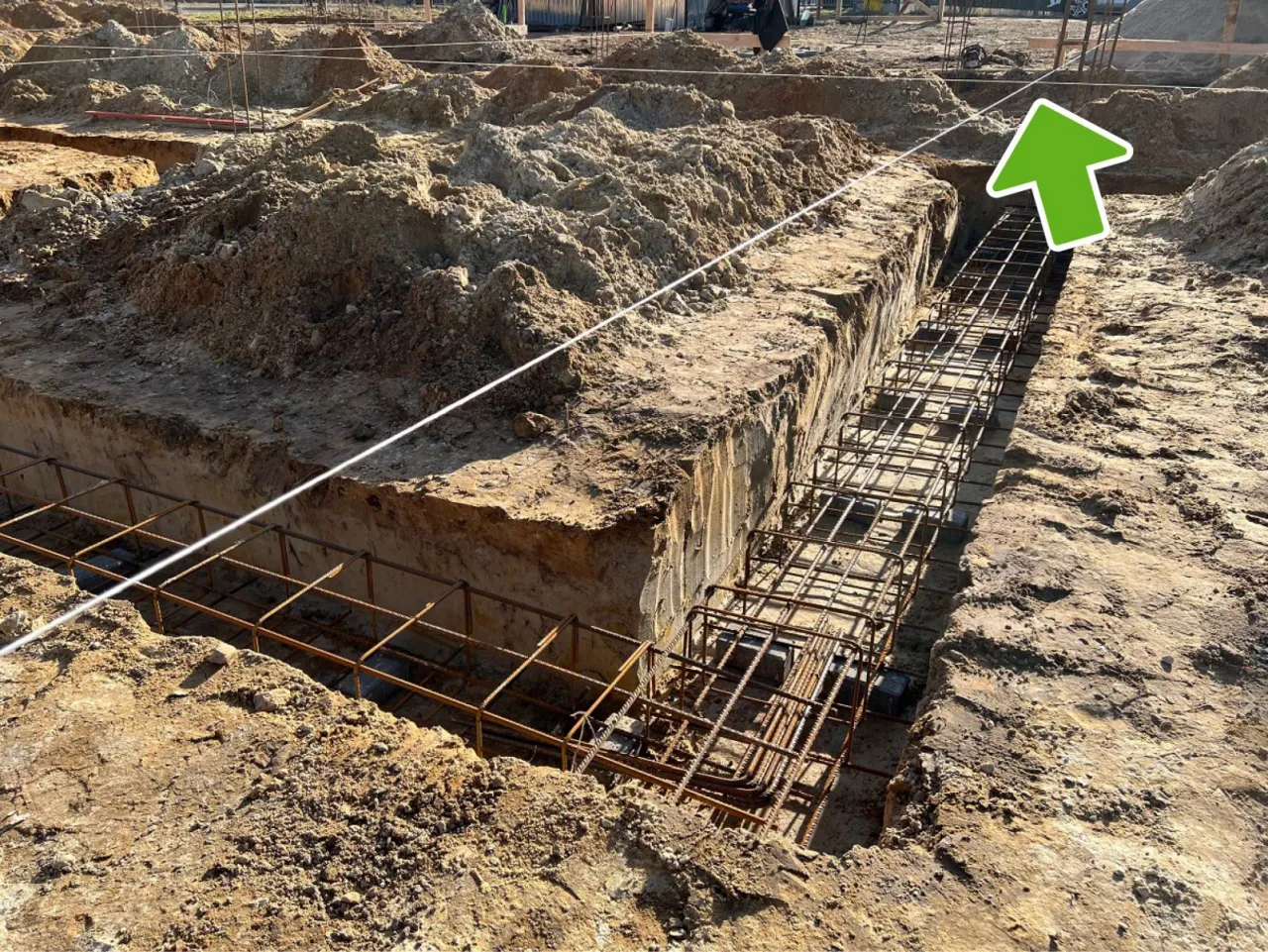

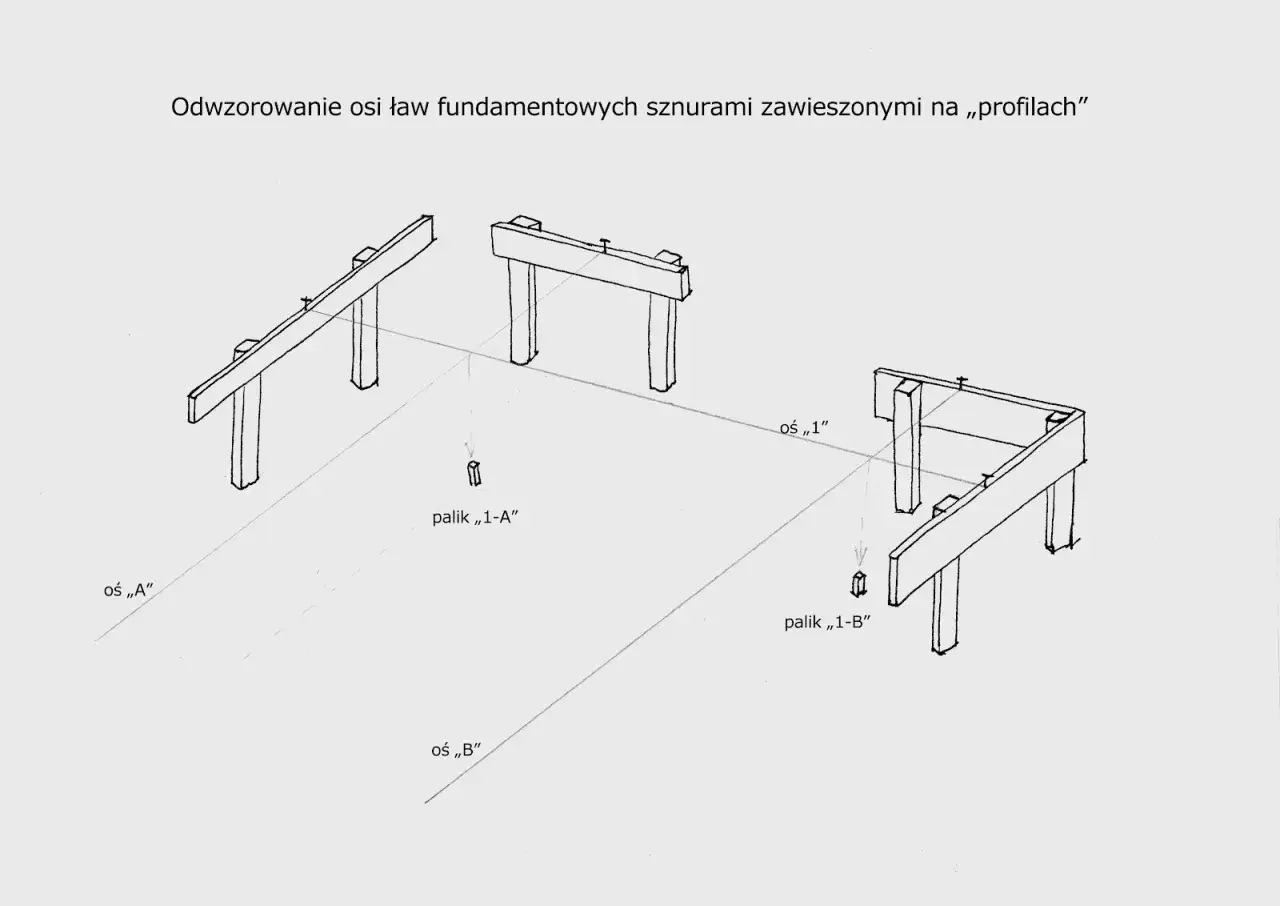

Etap 3: Stabilizacja punktów i rola ław drutowych (ciesielskich).

Kiedy geodeta wyznaczy już wszystkie niezbędne punkty, kolejnym krokiem jest ich stabilizacja w gruncie. Zazwyczaj odbywa się to poprzez wbicie drewnianych palików lub innych trwałych znaczników, które precyzyjnie wskazują położenie narożników czy osi budynku. Co więcej, w celu ułatwienia pracy ekipie budowlanej, osie konstrukcyjne rozciągane są na specjalnych tzw. ławach drutowych (często nazywanych też ławami ciesielskimi). Te ławy to proste konstrukcje z desek i palików, które ekipa budowlana przygotowuje wokół obrysu przyszłego budynku. Geodeta nanosi na nie precyzyjne znaczniki, a następnie rozciąga druty, które wyznaczają dokładne linie fundamentów i ścian. Dzięki temu murarze mają jasne wytyczne, gdzie stawiać ściany.

Etap 4: Finalizacja prac szkic z tyczenia i kluczowy wpis w dzienniku budowy.

Ostatni etap pracy geodety to formalne zakończenie tyczenia. Po wykonaniu wszystkich pomiarów i stabilizacji punktów, geodeta sporządza szczegółowy szkic z tyczenia. Jest to dokument, który przedstawia faktyczne położenie wytyczonych elementów na działce, wraz z wymiarami i odniesieniami. Następnie, co jest absolutnie kluczowe, dokonuje on obowiązkowego wpisu w dzienniku budowy, potwierdzającego wykonanie czynności tyczenia. Ten wpis to formalne zakończenie jego pracy na tym etapie. Szkic z tyczenia przekazywany jest kierownikowi budowy, który na jego podstawie nadzoruje dalsze prace, mając pewność, że budynek powstaje dokładnie w wyznaczonym miejscu.

Współpraca z geodetą o czym jeszcze pamiętać?

Tyczenie budynku to dopiero początek Twojej przygody z geodetą. Warto pamiętać, że jego rola w procesie budowy jest znacznie szersza i obejmuje także inne, równie ważne etapy. Planując budowę, uwzględnij te dodatkowe usługi, aby uniknąć niespodzianek.

Wytyczenie przyłączy (wody, gazu, prądu) czy to osobna usługa?

Bardzo często inwestorzy zakładają, że tyczenie budynku obejmuje również wyznaczenie wszystkich przyłączy. Niestety, w większości przypadków tyczenie przyłączy (woda, prąd, gaz, kanalizacja) to osobna usługa, która również wymaga interwencji geodety. Każde z tych przyłączy musi być wytyczone zgodnie z projektem i przepisami, aby zapewnić prawidłowe funkcjonowanie instalacji i uniknąć problemów w przyszłości. Zawsze dopytaj geodetę o zakres jego usług i ewentualne dodatkowe koszty związane z tyczeniem mediów.

Inwentaryzacja powykonawcza kolejny obowiązkowy etap z udziałem geodety.

Kiedy Twój dom będzie już stał w pełnej okazałości, geodeta ponownie pojawi się na budowie. Mowa tu o inwentaryzacji powykonawczej, która jest kolejnym obowiązkowym etapem z jego udziałem. Polega ona na pomiarze faktycznego położenia wszystkich elementów budynku i przyłączy po ich wykonaniu. Wynikiem inwentaryzacji jest mapa powykonawcza, która dokumentuje rzeczywisty stan obiektu i jest niezbędna do uzyskania pozwolenia na użytkowanie. Pamiętaj, że bez tej mapy nie zalegalizujesz swojej budowy, dlatego warto mieć ją na uwadze już na etapie planowania.

Najczęściej zadawane pytania i pułapki jak uniknąć kosztownych błędów?

Kiedy najlepiej zlecić tyczenie domu? Optymalny moment w harmonogramie budowy.

Z mojego doświadczenia wynika, że optymalny moment na zlecenie tyczenia domu to czas po uzyskaniu ostatecznej decyzji o pozwoleniu na budowę, ale zanim rozpoczniesz jakiekolwiek prace ziemne. Dlaczego? Po pierwsze, geodeta potrzebuje zatwierdzonego projektu i pozwolenia, aby działać legalnie. Po drugie, tyczenie musi odbyć się na niezagospodarowanym jeszcze terenie, aby pomiary były precyzyjne i nic nie przeszkadzało w pracy. Zbyt wczesne tyczenie może sprawić, że punkty zostaną zniszczone przez ciężki sprzęt, a zbyt późne opóźni rozpoczęcie prac fundamentowych. Najlepiej umówić się z geodetą na kilka dni przed planowanym wjazdem koparki na działkę.

Co jeśli na działce nie ma punktów osnowy geodezyjnej?

Brak widocznych punktów osnowy geodezyjnej na działce to sytuacja, która czasem się zdarza, zwłaszcza na nowo wydzielonych terenach lub tam, gdzie punkty zostały zniszczone. Nie jest to jednak powód do paniki. Uprawniony geodeta jest przygotowany na takie okoliczności. W takiej sytuacji będzie musiał on samodzielnie ustalić lub odtworzyć punkty osnowy, korzystając z danych z państwowego zasobu geodezyjnego i kartograficznego oraz specjalistycznego sprzętu pomiarowego, np. odbiorników GPS o wysokiej precyzji. Może to wymagać nieco więcej czasu i w niektórych przypadkach wiązać się z dodatkowymi kosztami, dlatego warto o tym porozmawiać z geodetą już na etapie wyceny.

Przeczytaj również: Elewacja do rudego dachu: Jak wybrać idealny kolor? Porady eksperta

Jak przygotować działkę na przyjazd geodety, aby ułatwić mu pracę?

• Uprzątnij teren: Upewnij się, że działka jest wolna od wszelkich przeszkód, takich jak gruz, gałęzie, wysoka trawa czy krzaki, które mogłyby utrudniać geodecie swobodne poruszanie się i wykonywanie pomiarów. Im bardziej przejrzysty teren, tym sprawniej przebiegnie tyczenie.
• Wykoszenie trawy: Jeśli na działce rośnie wysoka trawa, warto ją wcześniej skosić. Ułatwi to geodecie odnalezienie ewentualnych punktów osnowy oraz stabilizację nowych palików.
• Zapewnij dostęp: Upewnij się, że geodeta ma swobodny dostęp do całej działki, a zwłaszcza do jej granic i miejsc, gdzie mają być wytyczone osie budynku.
• Przygotuj ławy ciesielskie: Jeśli masz już ekipę budowlaną, poproś ich o przygotowanie tzw. ław ciesielskich (drutowych) wokół obrysu przyszłego budynku. Geodeta będzie mógł na nich precyzyjnie nanieść osie konstrukcyjne, co znacznie przyspieszy jego pracę i ułatwi dalsze etapy budowy.
• Miej pod ręką dokumenty: Chociaż geodeta ma je w swoim biurze, dobrze jest mieć na miejscu kopie najważniejszych dokumentów (PZT, pozwolenie na budowę) na wypadek, gdyby pojawiły się jakiekolwiek wątpliwości.
