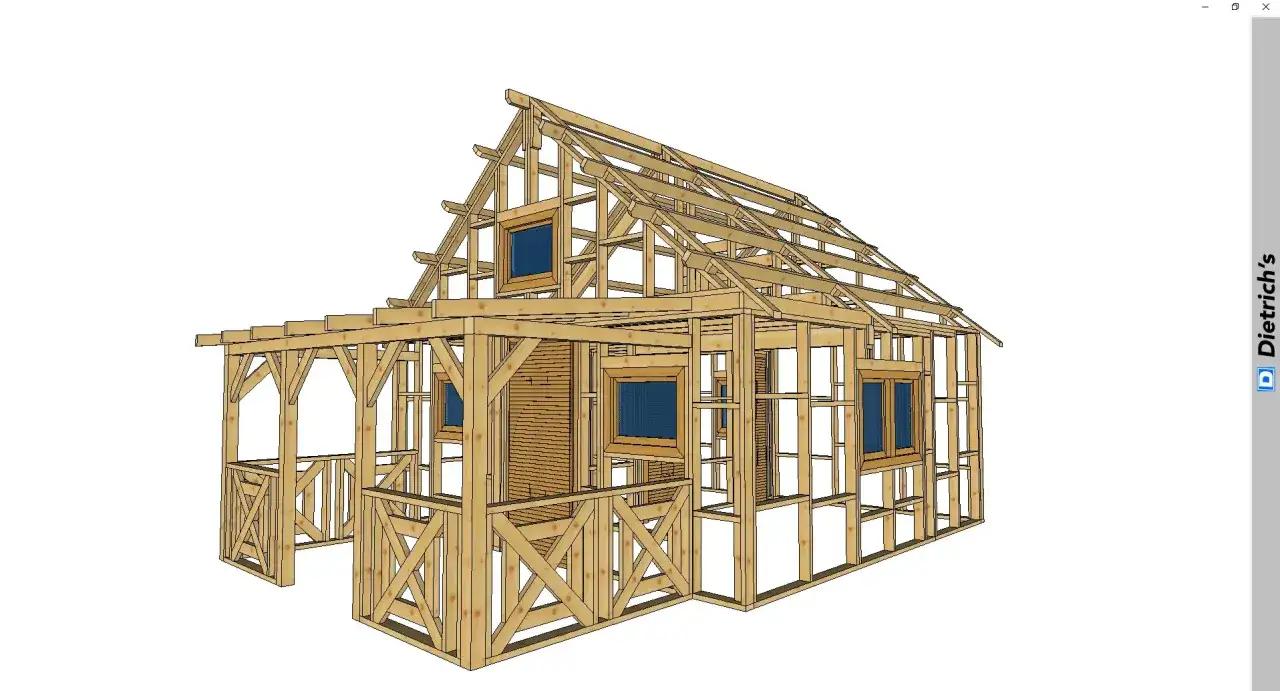

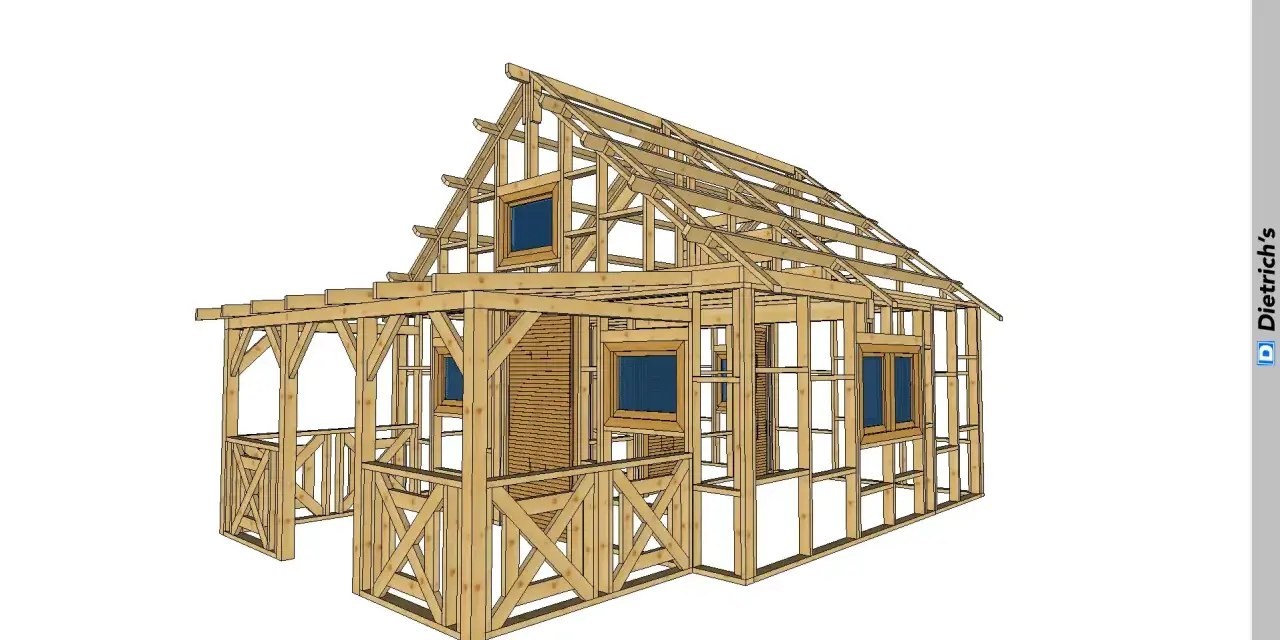

Wymiary drewna C24: Stabilny dom szkieletowy bez błędów?

Planując budowę domu szkieletowego w Polsce, jednym z kluczowych aspektów jest precyzyjny dobór wymiarów drewna konstrukcyjnego. W tym artykule znajdziesz konkretne, techniczne informacje na temat przekrojów belek, słupków i innych elementów, które są standardowo stosowane i wymagane przez polskie prawo budowlane. Moim celem jest dostarczenie praktycznego poradnika, który pomoże Ci zrozumieć te zagadnienia, ułatwiając planowanie, oszacowanie kosztów i weryfikację projektu Twojego przyszłego domu.

Precyzyjny dobór drewna to fundament stabilności domu szkieletowego

Czym jest drewno konstrukcyjne C24 i dlaczego stało się standardem w Polsce?

W budownictwie szkieletowym w Polsce, gdy mówimy o drewnie konstrukcyjnym, najczęściej mamy na myśli materiał klasy C24. Jest to drewno świerkowe, które przeszło proces suszenia komorowego, co obniża jego wilgotność do poziomu 15-18%. Dzięki temu drewno jest znacznie mniej podatne na późniejsze odkształcenia, pękanie czy atak grzybów i pleśni. Dodatkowo, jest ono czterostronnie strugane, co zapewnia gładką powierzchnię, ułatwia montaż i zwiększa odporność ogniową. Klasa C24 oznacza, że drewno zostało poddane rygorystycznym badaniom wytrzymałościowym i spełnia określone parametry mechaniczne, zgodne z normą PN-EN 14081-1. Jest to gwarancja jego nośności i bezpieczeństwa, potwierdzona znakiem CE, który musi znajdować się na każdym elemencie.

Skutki zastosowania niewłaściwych przekrojów czego chcesz uniknąć?

Zastosowanie niewłaściwych przekrojów drewna w konstrukcji domu szkieletowego to prosta droga do poważnych problemów. Niestabilność konstrukcji, pękanie ścian, odkształcenia stropów czy dachu to tylko niektóre z nich. Takie błędy mogą prowadzić do utraty szczelności budynku, problemów z izolacją termiczną i akustyczną, a w konsekwencji do wysokich kosztów napraw, a nawet zagrożenia bezpieczeństwa mieszkańców. Jako inwestor, musisz mieć świadomość, że wszelkie odstępstwa od projektu konstruktora, zwłaszcza w zakresie wymiarów elementów nośnych, mogą mieć dalekosiężne konsekwencje prawne i uniemożliwić odbiór budynku. Dlatego tak ważne jest, aby dobór przekrojów był zawsze dziełem uprawnionego konstruktora.

Projekt konstrukcyjny dlaczego jest absolutnie niezbędny?

Chciałabym bardzo mocno podkreślić: ostateczne wymiary wszystkich elementów konstrukcyjnych muszą być bezwzględnie określone w projekcie budowlanym przez uprawnionego konstruktora. Informacje, które znajdujesz w internecie w tym również te w moim artykule mają charakter wyłącznie orientacyjny i poglądowy. Nie mogą one w żadnym wypadku zastąpić profesjonalnego projektu. Konstruktor bierze pod uwagę specyficzne obciążenia dla Twojej lokalizacji (strefy śniegowe, wiatrowe), rozpiętości poszczególnych elementów, rodzaj poszycia, a także indywidualne rozwiązania architektoniczne. Bez jego obliczeń i pieczęci, nie masz pewności co do bezpieczeństwa i trwałości konstrukcji.

Ściany szkieletowe: jakie przekroje zapewniają stabilność i optymalną izolację?

Słupki konstrukcyjne: najczęstsze wymiary i od czego zależą (45x145 vs 45x195 mm)

Słupki konstrukcyjne to kręgosłup każdej ściany szkieletowej. W Polsce najczęściej spotykamy wymiar 45x145 mm. Jest to przekrój, który zapewnia odpowiednią sztywność i nośność dla standardowych obciążeń, a jednocześnie pozwala na efektywne umieszczenie izolacji termicznej. Czasami stosuje się również słupki o wymiarach 60x120 mm. Jeśli jednak zależy nam na uzyskaniu grubszej warstwy izolacji, co jest coraz częściej praktykowane w budownictwie energooszczędnym, konstruktor może zaprojektować słupki o większym przekroju, na przykład 45x195 mm. Taki wymiar pozwala na zastosowanie większej grubości wełny mineralnej lub innego materiału izolacyjnego, co bezpośrednio przekłada się na lepsze parametry energetyczne budynku.

Rozstaw słupków (40 cm vs 60 cm) jak wpływa na konstrukcję i montaż płyt?

Standardowy osiowy rozstaw słupków konstrukcyjnych w szkielecie drewnianym wynosi zazwyczaj 60 cm lub 40 cm. Ten wybór nie jest przypadkowy jest on podyktowany przede wszystkim dopasowaniem do wymiarów płyt poszycia, takich jak płyty OSB czy MFP, które najczęściej mają szerokość 125 cm. Dzięki temu minimalizujemy ilość odpadów i ułatwiamy montaż. Rozstaw 60 cm jest bardzo popularny, ale w miejscach o większych obciążeniach lub tam, gdzie wymagana jest większa sztywność ściany, konstruktor może zdecydować się na rozstaw 40 cm. Ma to również znaczenie dla łatwości montażu mat wełny mineralnej, które są produkowane w standardowych szerokościach.

Podwaliny i oczepy: kluczowe belki spinające szkielet

Podwaliny i oczepy to belki poziome, które pełnią niezwykle ważną funkcję w konstrukcji ściany szkieletowej. Podwalina to dolna belka, która spoczywa na fundamencie lub płycie fundamentowej i stanowi podstawę dla słupków ściennych. Oczep to belka górna, która wieńczy ścianę, spinając słupki i przenosząc obciążenia ze stropu lub dachu. Ich przekrój jest zazwyczaj taki sam jak przekrój słupków, czyli najczęściej 45x145 mm. Muszą być one solidnie zakotwione do podłoża i połączone ze słupkami, aby zapewnić sztywność i integralność całej konstrukcji ściany.

Nadproża okienne i drzwiowe jak dobrać ich wymiary do wielkości otworów?

Nadproża okienne i drzwiowe to elementy konstrukcyjne, które przenoszą obciążenia z części ściany znajdującej się nad otworami na słupki boczne. Są one absolutnie kluczowe dla zachowania integralności i stabilności ściany. Ich wymiary, podobnie jak innych elementów konstrukcyjnych, muszą być precyzyjnie określone przez konstruktora w projekcie budowlanym. Dobór odpowiedniego przekroju nadproża zależy od szerokości otworu, a także od obciążeń, jakie na nie działają zarówno tych pochodzących z samej ściany, jak i ze stropu czy dachu. Nigdy nie należy ich dobierać "na oko", ponieważ błąd w tym miejscu może skutkować pękaniem ścian nad otworami.

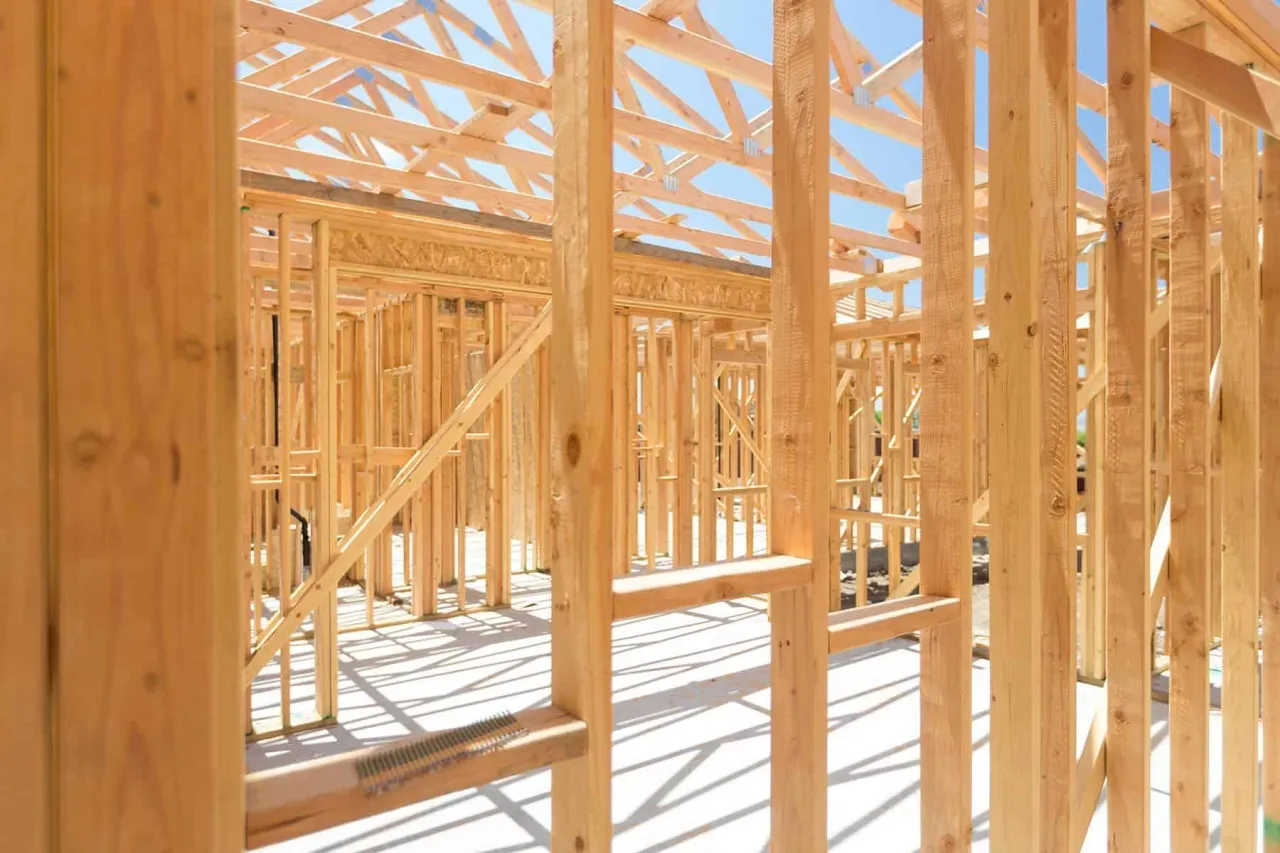

Belki stropowe: na czym opiera się stabilność Twojej podłogi?

Jak rozpiętość stropu determinuje wysokość belki (od 195 do 245 mm)?

Stabilność podłogi w domu szkieletowym zależy w dużej mierze od odpowiedniego doboru belek stropowych. Ich przekroje są zazwyczaj znacznie większe niż słupków ściennych, a ich wymiary są ściśle uzależnione od rozpiętości stropu (czyli odległości między podporami) oraz od przewidywanych obciążeń (np. meble, ludzie, wyposażenie). Typowe wymiary belek stropowych to 45x195 mm dla mniejszych rozpiętości, 45x220 mm dla średnich, a nawet 45x245 mm przy większych odległościach między podporami. To właśnie konstruktor, na podstawie szczegółowych obliczeń statycznych, dobiera te wymiary, aby zapewnić odpowiednią sztywność i brak ugięć, które mogłyby prowadzić do nieprzyjemnych drgań podłogi.

Przykładowe przekroje belek dla najpopularniejszych rozpiętości

Aby dać Ci pewne wyobrażenie, przygotowałam tabelę z przykładowymi przekrojami belek stropowych w zależności od rozpiętości. Pamiętaj jednak, że są to jedynie wskazówki, a finalny dobór zawsze należy do konstruktora.

Rozpiętość stropu	Sugerowany przekrój belki (drewno C24)
Do 3,5 m	45x195 mm
Od 3,5 m do 4,2 m	45x220 mm
Od 4,2 m do 5,0 m	45x245 mm

Warto zwrócić uwagę, że przy większych rozpiętościach, oprócz zwiększenia wysokości belki, konstruktor może również zastosować mniejszy rozstaw belek lub zastosować belki dwuteowe (np. I-joists) dla optymalizacji konstrukcji.

Rola przewiązek i dlaczego nie można o nich zapomnieć

Konstrukcja stropu to nie tylko same belki, ale cały system, w którym każdy element ma swoje znaczenie. Przewiązki, czyli krótkie kawałki drewna montowane prostopadle między belkami stropowymi, odgrywają kluczową rolę w usztywnieniu całego układu. Zapobiegają one skręcaniu się belek i równomiernie rozkładają obciążenia, co znacząco zwiększa stabilność i bezpieczeństwo stropu. Konstruktor projektuje cały układ, uwzględniając wszystkie elementy usztywniające i łączące, aby zapewnić, że strop będzie działał jako spójna i bezpieczna całość.

Strop a instalacje jak planować wymiary, by ukryć rury i przewody?

Planowanie instalacji, takich jak rury wodno-kanalizacyjne, przewody wentylacyjne czy elektryczne, musi być ściśle skoordynowane z projektem konstrukcyjnym stropu. Często pojawia się pokusa, aby wyciąć otwory w belkach stropowych w celu poprowadzenia instalacji. Muszę Cię ostrzec, że wszelkie otwory czy modyfikacje belek stropowych muszą być bezwzględnie zatwierdzone przez konstruktora. Nieautoryzowane ingerencje mogą drastycznie osłabić konstrukcję, prowadząc do jej ugięcia, a nawet zawalenia. Dobry projektant uwzględni przebieg instalacji już na etapie projektowania, a w razie potrzeby zaproponuje alternatywne rozwiązania, takie jak belki dwuteowe z fabrycznymi otworami lub podwieszone sufity, które pozwolą ukryć wszystkie elementy bez naruszania integralności konstrukcji.

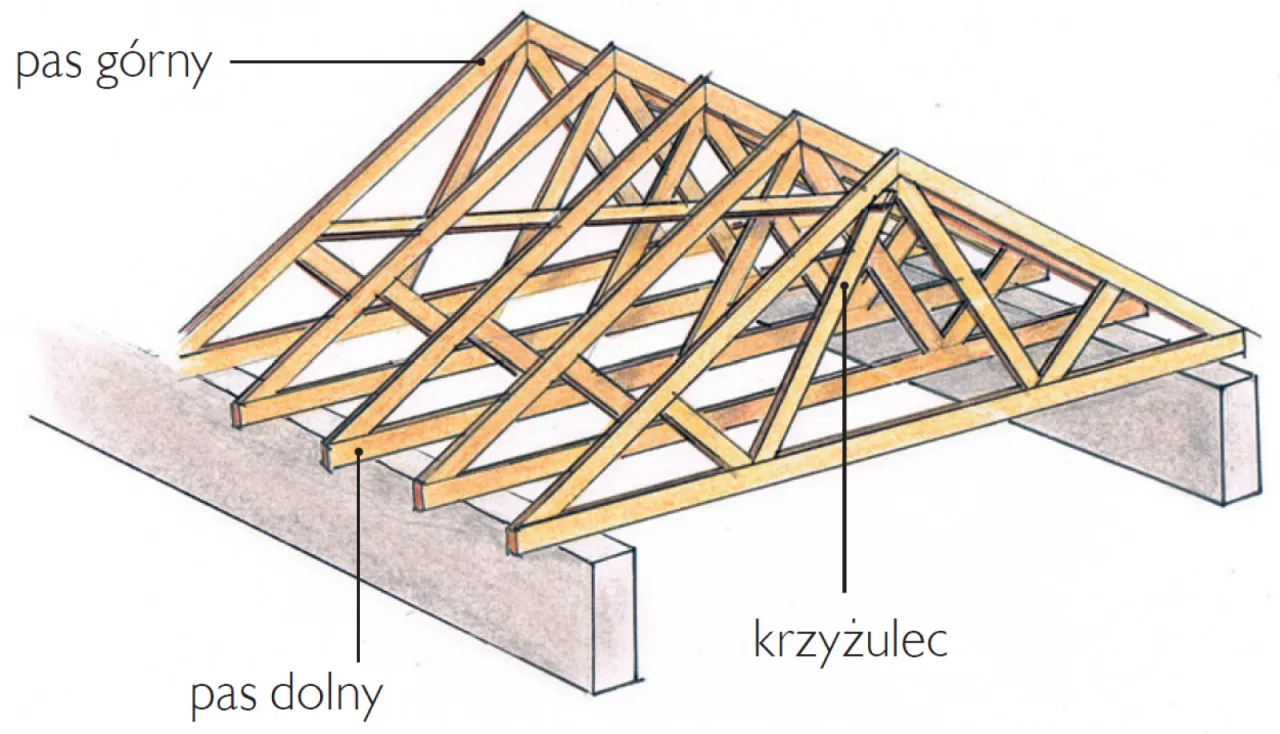

Konstrukcja dachu: jakie drewno sprosta obciążeniom śniegu i wiatru?

Krokwie dachowe: standardowe przekroje a kąt nachylenia dachu

Krokwie dachowe to elementy, które tworzą szkielet dachu i przenoszą obciążenia z pokrycia dachowego, śniegu i wiatru na ściany budynku. Ich wymiary są zależne od wielu czynników: kąta nachylenia dachu, rozstawu krokwi, a także od obciążenia śniegiem i wiatrem specyficznego dla danej lokalizacji. Popularne przekroje to zazwyczaj 45x195 mm lub 45x220 mm. Jednak w przypadku dachów o małym spadku, gdzie obciążenie śniegiem jest większe, lub przy dużych rozpiętościach, mogą być wymagane znacznie większe przekroje, aby zapewnić odpowiednią sztywność i bezpieczeństwo. To zadanie dla konstruktora, aby precyzyjnie obliczyć te wartości.

Wpływ stref klimatycznych w Polsce na wymiary konstrukcji dachu

Polska jest podzielona na strefy obciążenia śniegiem i wiatrem, co ma fundamentalne znaczenie dla doboru przekrojów drewna w konstrukcji dachu. Na przykład, w regionach górskich (strefy o dużym obciążeniu śniegiem) lub na pasie nadmorskim (strefy o silnych wiatrach), konstruktor musi zastosować większe przekroje drewna niż w centralnej Polsce. Jest to absolutnie niezbędne do zapewnienia bezpieczeństwa konstrukcji i jej odporności na ekstremalne warunki pogodowe. Ignorowanie tych norm to proszenie się o kłopoty i ryzykowanie stabilności całego dachu.

Murłaty, jętki wymiary kluczowych elementów więźby

Więźba dachowa składa się z wielu elementów, a murłaty i jętki to jedne z kluczowych. Murłata to pozioma belka, która opiera się na ścianie nośnej i stanowi punkt podparcia dla krokwi, rozkładając obciążenia z dachu na ściany. Często spotykane są przekroje takie jak 145x145 mm. Jętki to poziome belki łączące pary krokwi, zwiększające sztywność więźby i zmniejszające rozpiętość krokwi. Wymiary tych elementów są również dobierane indywidualnie przez projektanta, w zależności od geometrii dachu, rozpiętości i obciążeń. Każdy z tych elementów musi być odpowiednio zwymiarowany i połączony, aby dach był stabilny i bezpieczny.

Belki kalenicowe kiedy i dlaczego stosuje się masywniejsze przekroje?

Belka kalenicowa, jeśli występuje jako element nośny w konstrukcji dachu (co nie zawsze ma miejsce, np. w dachach płatwiowo-kleszczowych), często wymaga zastosowania masywniejszych przekrojów. Dzieje się tak, ponieważ przenosi ona znaczne obciążenia z obu połaci dachu, skupiając je wzdłuż linii kalenicy. Jej dobór, podobnie jak wszystkich innych elementów konstrukcyjnych, należy do konstruktora i jest precyzyjnie określony w projekcie budowlanym. Nigdy nie należy samowolnie zmniejszać jej przekroju, gdyż może to mieć katastrofalne skutki dla całej konstrukcji dachu.

Od teorii do praktyki: na co zwrócić uwagę przy zakupie drewna konstrukcyjnego?

Jak rozpoznać certyfikowane drewno C24 ze znakiem CE?

Przy zakupie drewna konstrukcyjnego upewnij się, że ma ono odpowiednie certyfikaty. Drewno używane w Polsce musi posiadać znak CE, co jest potwierdzeniem jego zgodności z normą PN-EN 14081-1 oraz deklarowanej klasy wytrzymałości, np. C24. Znak CE powinien być czytelnie wybity lub nadrukowany na każdym elemencie drewna, często wraz z informacją o klasie wytrzymałości, wilgotności i producencie. Brak tego oznaczenia powinien być dla Ciebie sygnałem ostrzegawczym takie drewno może nie spełniać wymaganych norm i nie powinno być używane do budowy elementów nośnych.

Wilgotność drewna (15-18%) dlaczego jest kluczowa dla trwałości domu?

Wspomniałam o tym już wcześniej, ale chcę to jeszcze raz podkreślić: wilgotność drewna na poziomie 15-18% jest absolutnie kluczowa dla trwałości i stabilności Twojego domu szkieletowego. Drewno o wyższej wilgotności będzie wysychać już w konstrukcji, co prowadzi do jego skurczu, pękania, odkształceń i powstawania mostków termicznych. Co więcej, wilgotne drewno jest idealnym środowiskiem dla rozwoju pleśni, grzybów i szkodników. Upewnij się, że dostawca gwarantuje odpowiednią wilgotność i w miarę możliwości, zweryfikuj ją na budowie za pomocą wilgotnościomierza.

Struganie czterostronne i fazowane krawędzie co dają w praktyce?

• Gładka powierzchnia: Czterostronne struganie drewna zapewnia gładką i estetyczną powierzchnię, co ułatwia pracę, zmniejsza ryzyko drzazg i sprawia, że drewno jest przyjemniejsze w dotyku.
• Łatwiejszy montaż: Równe wymiary i gładka powierzchnia ułatwiają precyzyjne łączenie elementów, co jest kluczowe dla jakości wykonania szkieletu.
• Mniejsza podatność na ogień: Strugane drewno ma mniejszą powierzchnię styku z tlenem w przypadku pożaru, co spowalnia proces zapłonu i rozprzestrzeniania się ognia.
• Estetyka: W przypadku elementów widocznych, strugane drewno prezentuje się znacznie lepiej.
• Bezpieczeństwo pracy: Fazowane krawędzie (czyli lekko zaokrąglone) zwiększają bezpieczeństwo podczas transportu i montażu, minimalizując ryzyko skaleczeń.
• Lepsze przyleganie izolacji: Gładkie krawędzie pozwalają na lepsze przyleganie materiałów izolacyjnych, co przekłada się na efektywność energetyczną.

Przeczytaj również: Domy szkieletowe czy modułowe? Porównanie, które rozwieje wątpliwości

Najczęstsze błędy przy wyborze i składowaniu drewna na budowie jak ich uniknąć?

• Brak certyfikacji: Nigdy nie kupuj drewna bez znaku CE i deklaracji właściwości użytkowych. To podstawa bezpieczeństwa.
• Niewłaściwa wilgotność: Unikaj drewna o wilgotności powyżej 18%. Zawsze proś o dokument potwierdzający wilgotność lub sprawdź ją samodzielnie.
• Widoczne wady: Przed zakupem dokładnie obejrzyj drewno. Unikaj elementów z dużymi sękami, pęknięciami, oznakami pleśni czy zgnilizny.
• Brak ochrony przed warunkami atmosferycznymi: Po dostarczeniu na budowę, drewno musi być natychmiast zabezpieczone przed deszczem, śniegiem i nadmiernym słońcem. Przykryj je plandeką, zapewniając jednocześnie cyrkulację powietrza.
• Niewłaściwe ułożenie na podkładkach: Drewno należy składować na suchych podkładkach, oddzielających je od gruntu. Pamiętaj o zachowaniu odstępów między warstwami, aby zapewnić wentylację i uniknąć zawilgocenia.
• Brak wentylacji: Nie układaj drewna zbyt ciasno. Zapewnij swobodny przepływ powietrza wokół każdego elementu, aby zapobiec kondensacji wilgoci i rozwojowi grzybów.
