Uziom fundamentowy - jak wykonać go poprawnie i bez błędów

Uziemienie budynku najlepiej zaplanować jeszcze na etapie zbrojenia, bo wtedy można ukryć przewodzący obwód w betonie i od razu połączyć go z główną szyną uziemiającą. Uziom fundamentowy daje trwałe i mało awaryjne rozwiązanie dla ochrony przeciwporażeniowej, odgromowej i wyrównania potencjałów, ale tylko wtedy, gdy nie jest składany z przypadkowych elementów. W praktyce najwięcej błędów pojawia się nie w teorii, lecz w detalach: ciągłości połączeń, otulinie betonowej, wyprowadzeniach i dokumentacji.

W tym artykule pokazuję, jak ten układ działa, kiedy ma największy sens, jak go poprawnie wykonać w ławie albo płycie fundamentowej oraz kiedy trzeba go uzupełnić o uziom otokowy.

Jak działa i kiedy ma największy sens

W praktyce traktuję ten układ jako fundament całego systemu uziemiającego, a nie jako dodatek „na wszelki wypadek”. Przewód lub zbrojenie zatopione w betonie rozprowadza prądy do ziemi i pomaga utrzymać możliwie wyrównany potencjał wszystkich metalowych elementów budynku: zbrojenia, instalacji, rozdzielni, ochrony odgromowej i elementów obcych, takich jak rury czy konstrukcje stalowe.

To rozwiązanie ma największy sens w nowo wznoszonych obiektach, bo można je zaplanować razem z ławami, płytą fundamentową i miejscem na główną szynę uziemiającą. W projektach instalacji elektrycznych najczęściej odwołuje się przy tym do PN-HD 60364-5-54, a gdy w grę wchodzi ochrona odgromowa, także do PN-EN 62305-3. Sam układ nie działa jednak magicznie od samej obecności metalu w betonie. O jakości decydują ciągłość połączeń, właściwe materiały, poprawne wyprowadzenia i to, czy cały system rzeczywiście współpracuje z instalacją budynku.

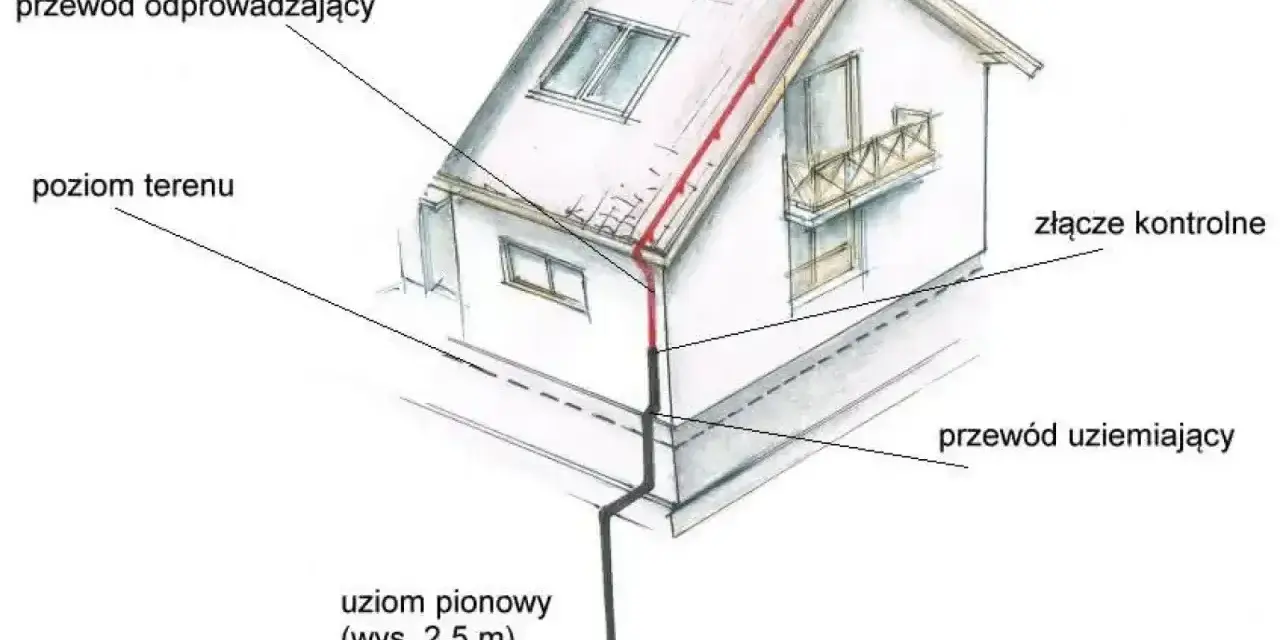

Jeżeli budynek ma mieć ochronę odgromową, ten element staje się zwykle bazą dla całej instalacji, dlatego nie warto odkładać decyzji na etap wykończenia. Żeby dobrać odpowiedni wariant, trzeba najpierw rozróżnić rozwiązanie oparte na zbrojeniu od osobnego obwodu w fundamencie.

Naturalny czy sztuczny wariant wybrać

Najprościej mówiąc, wariant naturalny wykorzystuje istniejące zbrojenie fundamentu jako element uziemiający, a wariant sztuczny opiera się na osobnym przewodniku ułożonym w betonie. Oba mogą działać dobrze, ale nie w tych samych warunkach. Ja zwykle patrzę na to tak: jeśli konstrukcja ma spójne, dobrze połączone zbrojenie i da się to potwierdzić w dokumentacji oraz na budowie, wariant naturalny bywa bardzo rozsądny. Jeśli jednak zbrojenie jest trudne do zweryfikowania, budynek ma elementy prefabrykowane albo projekt przewiduje nietypową płytę, bezpieczniej jest zastosować osobny przewodnik.

W nowym domu oba rozwiązania mogą być poprawne, ale z punktu widzenia późniejszego odbioru sztuczny wariant jest zwykle łatwiejszy do kontrolowania. Jeśli konstrukcja ma specyficzne warunki, na przykład izolację obwodową albo ograniczony kontakt z gruntem, sama „uziemiająca” obecność zbrojenia może nie wystarczyć. I właśnie wtedy zaczyna się etap, w którym liczy się dokładna technika wykonania.

Jak wykonać go poprawnie w ławie albo płycie

Najpierw trzeba go dobrze wrysować w projekt, a nie improwizować na budowie. Późniejsze poprawki są kłopotliwe, bo po zalaniu betonu dostęp do połączeń znika. W ławie fundamentowej przewodnik układa się jako zamknięty pierścień, a w płycie fundamentowej prowadzi się go tak, aby zachować ciągłość mimo izolacji, warstw wyrównawczych i zbrojenia.

1. Wyznacz trasę przed rozpoczęciem robót, najlepiej już na etapie zbrojenia.
2. Ułóż zamknięty obwód tak, by nie było „martwych” końców ani przypadkowych przerw.

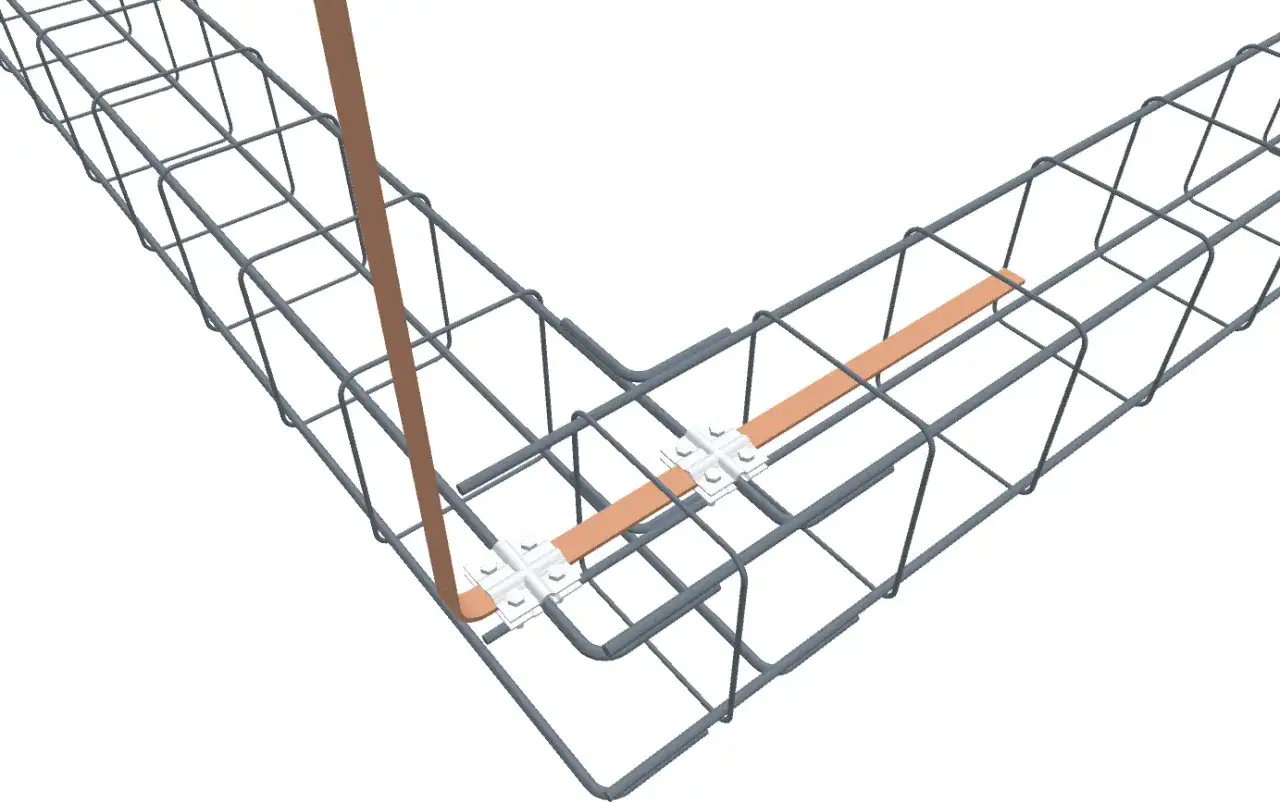

3. Połącz go z elementami zbrojenia w regularnych odstępach, zwykle co około 2 m, jeśli projekt przewiduje taką konfigurację.
4. Wyprowadź przewody do GSU i, jeżeli jest to wymagane, do instalacji odgromowej, zostawiając zapas długości co najmniej 1,5 m.
5. Zadbaj o otulinę betonową minimum 5 cm z każdej strony.
6. Zrób zdjęcia i sprawdź ciągłość połączeń jeszcze przed zalaniem.

W budynkach z płytą fundamentową ważne jest też to, by przewody nie zostały odcięte przez warstwy izolacji przeciwwodnej albo posadzkowej. Jeśli konstrukcja pracuje w układzie z „białą wanną” lub inną szczelną izolacją obwodową, sama lokalizacja uziemienia w fundamencie może być niewystarczająca i trzeba od razu przewidzieć dodatkowy obwód na zewnątrz. Właśnie dlatego kolejny temat, czyli materiały, ma tak duże znaczenie.

Jakie materiały i połączenia dają trwałość

W betonie najczęściej stosuje się stal, a nie przypadkowe zamienniki. W praktyce najważniejsze są dwa pytania: czy materiał wytrzyma środowisko pracy oraz czy połączenia będą trwałe przez cały okres eksploatacji budynku. Dla typowego układu w fundamencie spotyka się drut okrągły o średnicy 10 mm albo płaskownik o wymiarach 30 x 3,5 mm. Jeżeli element ma wychodzić z fundamentu lub pracować w strefie bardziej narażonej na korozję, lepiej rozważyć stal nierdzewną V4A.

Tu pojawia się ważna zasada, o której często się zapomina: nie miesza się materiałów przypadkowo. Połączenie miedzi z ocynkiem bez odpowiedniego odizolowania potrafi przyspieszyć korozję galwaniczną. W obiektach o większych prądach zwarciowych, na przykład ze stacją transformatorową, mogą być potrzebne większe przekroje niż w zwykłym domu jednorodzinnym. Jeżeli materiał i połączenia są dobrane poprawnie, można dopiero sensownie porównać ten wariant z innymi rozwiązaniami uziemiającymi.

Kiedy lepszy będzie otokowy albo szpilkowy

Nie każdy budynek daje takie same warunki. Jeśli fundament jest dobrze dostępny i wykonywany od zera, uziemienie w fundamencie zwykle wygrywa prostotą i trwałością. Gdy jednak mamy do czynienia z izolacją przeciwwodną, „czarną wanną”, „białą wanną” albo już istniejącym obiektem, potrzeba innego podejścia. W takich sytuacjach uzupełnienie albo zastąpienie układu fundamentowego uziomem otokowym lub szpilkowym bywa po prostu rozsądniejsze.

Największą pułapką jest założenie, że jeden wariant pasuje do wszystkiego. Dla nowego domu z typową ławą fundamentową rozwiązanie w betonie jest zwykle najlepsze. Dla budynku z mocną izolacją obwodową albo przy modernizacji istniejącego obiektu lepiej od razu myśleć o otoku lub szpilkach. To prowadzi do kolejnej rzeczy, która na budowie psuje najwięcej dobrych pomysłów: do błędów wykonawczych.

Najczęstsze błędy, które psują cały efekt

Najczęściej spotykam te same potknięcia, tylko w różnych wariantach. I właśnie dlatego warto je nazwać wprost, zanim beton zasłoni wszystko na stałe.

• Przerwany obwód - jeden niepołączony odcinek potrafi unieważnić sens całego układu.
• Zbyt mała otulina - jeśli przewodnik nie ma minimum 5 cm betonu z każdej strony, rośnie ryzyko korozji.
• Brak trwałych wyprowadzeń - bez zapasu przewodu nie da się wygodnie połączyć GSU ani instalacji odgromowej.
• Połączenia robione „na szybko” - przypadkowe skręcanie, luźne zaciski albo niedopasowane elementy to proszenie się o problem.
• Mieszanie materiałów bez kontroli - miedź, ocynk i stal bez przemyślenia potrafią przyspieszyć korozję.
• Brak współpracy z projektem posadzki - przewód może zostać przykryty albo odcięty przez warstwy izolacyjne.
• Brak dokumentacji przed zalaniem - po fakcie nie da się już łatwo sprawdzić, co naprawdę zostało ułożone.

W praktyce najbardziej kosztowny jest nie błąd materiałowy, tylko organizacyjny. Jeżeli elektryk, zbrojarz i kierownik budowy nie uzgodnią szczegółów wcześniej, później zostają tylko kompromisy. A po zalaniu betonu trzeba już przejść do pomiarów i dokumentacji, bo bez tego cały układ jest tylko „niewidzialnym” elementem bez potwierdzenia jakości.

Pomiary i dokumentacja po zalaniu betonu

Nie czekam z tym do końca inwestycji. Najpierw sprawdza się ciągłość połączeń jeszcze przed zalaniem, a dopiero później wykonuje pomiary całego układu uziemiającego. To ważne, bo po zamknięciu fundamentu nie widać już, czy wszystkie połączenia są naprawdę trwałe. W praktyce odbiorowej liczy się nie tylko wynik pomiaru, ale też to, czy można odtworzyć sposób wykonania.

W dokumentacji warto mieć kilka rzeczy: rysunek powykonawczy, zdjęcia z budowy, widoczne miejsca wyprowadzeń, opis materiałów oraz protokół pomiarów. Przy samych połączeniach spotyka się wymagania bardzo niskiej ciągłości, rzędu 0,2 Ω, ale taki próg dotyczy kontroli połączeń w konkretnym systemie, a nie stanowi uniwersalnej, „magicznej” wartości dla każdego budynku.

• Zdjęcia całego układu przed zalaniem betonu.
• Zdjęcia punktów połączeń ze zbrojeniem i wyprowadzeń do GSU.
• Opis trasy przewodnika i zastosowanych materiałów.
• Wyniki pomiaru ciągłości i, po zakończeniu prac, pomiaru układu uziemienia.
• Informacja, gdzie znajduje się dostęp do połączeń kontrolnych.

Jeżeli ten etap jest zrobiony porządnie, późniejszy serwis instalacji jest dużo prostszy. I właśnie dlatego warto jeszcze przed betonowaniem przewidzieć kilka rzeczy, które na pierwszy rzut oka wyglądają jak drobiazg, a po latach robią ogromną różnicę.

Co warto przewidzieć przed wylaniem fundamentów

Gdy mam wpływ na projekt, zawsze proszę o jedną rzecz: zostawić trochę więcej elastyczności, niż wydaje się potrzebne na starcie. Budynek rzadko kończy dokładnie tak samo, jak wyglądał w pierwszej wersji projektu. Pojawia się fotowoltaika, pompa ciepła, automatyka bramy, monitoring, stacja ładowania albo dodatkowa rozdzielnia w garażu. Każde z tych urządzeń korzysta z dobrze zaplanowanego uziemienia.

• Zapewnij dostępne miejsce na GSU/GSW, najlepiej w punkcie, do którego da się wrócić po wykończeniu wnętrz.
• Zostaw zapas wyprowadzeń, bo jedna dodatkowa żyła dziś kosztuje mniej niż kucie podłogi za kilka lat.
• Przewidź połączenia dla instalacji odgromowej, jeśli dach lub strefa ryzyka tego wymagają.
• Uwzględnij późniejsze systemy techniczne: PV, pompę ciepła, automatykę, alarm i elementy stalowe wokół budynku.
• Sprawdź, czy warstwy posadzki, izolacji i hydroizolacji nie odetną dostępu do ważnych punktów połączeń.

Jeżeli wszystko to zostanie przewidziane na etapie fundamentów, uziemienie przestaje być problemem do „odfajkowania”, a staje się realnym elementem bezpieczeństwa i wygody serwisowej. To właśnie tutaj najczęściej robi się różnicę między poprawnym projektem a rozwiązaniem, które później wymaga kosztownych poprawek.
