Ile rur spustowych na m2 dachu? Oblicz EPD i uniknij zalania!

Zacznijmy od wyjaśnienia, dlaczego proste przeliczanie liczby rur spustowych na metry kwadratowe dachu jest niewłaściwe. Powierzchnia dachu to tylko jeden z wielu czynników, które należy wziąć pod uwagę. Kluczowym parametrem, który uwzględnia znacznie więcej aspektów niż tylko powierzchnia, jest Efektywna Powierzchnia Odwadniania (EPD). To właśnie EPD, a nie sama powierzchnia dachu, stanowi podstawę do prawidłowego zwymiarowania całego systemu rynnowego, gwarantując skuteczne odprowadzanie wody.

Efektywna Powierzchnia Odwadniania (EPD) to w zasadzie rzeczywista powierzchnia dachu, z której woda spływa do konkretnego odcinka rynny, a następnie do rury spustowej. Dlaczego jest to tak kluczowy parametr? Ponieważ EPD uwzględnia nie tylko powierzchnię połaci, ale także jej kąt nachylenia oraz kształt dachu. Dzięki temu, projektując system rynnowy w oparciu o EPD, mamy pewność, że będzie on w stanie efektywnie odprowadzić wodę nawet podczas intensywnych opadów, niezależnie od specyfiki konstrukcji dachu.

Aby obliczyć Efektywną Powierzchnię Odwadniania (EPD), stosujemy wzór, który uwzględnia kluczowe wymiary dachu. Jest to wzór: EPD = (B + C/2) x L. Przyjrzyjmy się bliżej poszczególnym symbolom, abyś mogła/mógł go bez problemu zastosować:

• B to odległość w poziomie od narożnika dachu do kalenicy (najwyższej krawędzi dachu).
• C to wysokość dachu, czyli pionowa odległość od okapu do kalenicy.
• L to długość dachu w metrach, mierzona wzdłuż okapu.

Dla przykładu, jeśli masz dach o długości L = 10 metrów, odległość B = 5 metrów i wysokość C = 3 metry, obliczenie będzie wyglądać następująco: EPD = (5 + 3/2) x 10 = (5 + 1.5) x 10 = 6.5 x 10 = 65 m². Jak widać, ten wzór pozwala precyzyjniej określić obciążenie dla systemu rynnowego.

W Polsce projektowanie systemów grawitacyjnego odwadniania budynków reguluje Polska Norma PN-EN 12056-3: 2002 "Systemy grawitacyjne odwadniania budynków - Część 3: Przewody deszczowe - Projektowanie układu i obliczenia". Jest to podstawowy dokument, który określa zasady i wytyczne dotyczące doboru rynien i rur spustowych. Stosowanie się do tej normy jest nie tylko kwestią zgodności z przepisami, ale przede wszystkim gwarancją, że system odwodnienia będzie działał efektywnie i niezawodnie przez wiele lat. Zawsze zachęcam do zapoznania się z jej wytycznymi lub powierzenia projektu specjaliście, który doskonale ją zna.

Kiedy już obliczysz Efektywną Powierzchnię Odwadniania dla poszczególnych sekcji dachu, możesz przejść do doboru odpowiedniej średnicy rury spustowej. Pamiętaj, że nie ma jednej uniwersalnej zasady, ponieważ wydajność rur spustowych jest ściśle związana z danymi technicznymi producenta, a te mogą się różnić.

Zawsze, ale to zawsze, powinnaś/powinieneś sprawdzić specyfikacje techniczne wybranego producenta systemu rynnowego. Producenci w swoich katalogach i na stronach internetowych jasno określają, jaką maksymalną powierzchnię dachu (w m²) jest w stanie obsłużyć rura spustowa o danej średnicy. Przykładowo, rura spustowa o średnicy 100 mm może efektywnie odwodnić od 80 do nawet 150 m² EPD, w zależności od konkretnego systemu i materiału, z jakiego jest wykonana. Te wartości są kluczowe, ponieważ uwzględniają parametry przepływu wody dla danego produktu.

Przeczytaj również: Dach idealny? Porównaj pokrycia: ceny, wady, zalety, trendy

Przykładowe rekomendacje dla różnych powierzchni dachu

Bazując na ogólnych danych producentów i upraszczając EPD do powierzchni dachu dla prostych konstrukcji, mogę przedstawić Ci przykładowe rekomendacje:

• Dach o powierzchni 100 m²: Dla takiej powierzchni zazwyczaj wystarczą dwie rury spustowe o średnicy 100 mm, rozmieszczone strategicznie. Jeśli jednak dach ma skomplikowany kształt lub jest stromy, może być konieczne zastosowanie trzech rur o mniejszej średnicy (np. 80 mm) lub dwóch o średnicy 100 mm, ale z dokładnym obliczeniem EPD.
• Dach o powierzchni 150 m²: W tym przypadku zazwyczaj potrzebne będą dwie rury spustowe o średnicy 100 mm lub trzy o średnicy 80 mm. Ponownie, kluczowe jest rozłożenie ich w odpowiednich miejscach, aby zapewnić równomierne odprowadzanie wody z całej powierzchni.
• Dach o powierzchni 200 m²: Dla tak dużej powierzchni zalecam zastosowanie co najmniej trzech rur spustowych o średnicy 100 mm lub czterech o średnicy 80 mm. Przy tak dużej powierzchni dachu, precyzyjne obliczenie EPD i konsultacja z projektem jest absolutnie niezbędna, aby uniknąć przeciążenia systemu.

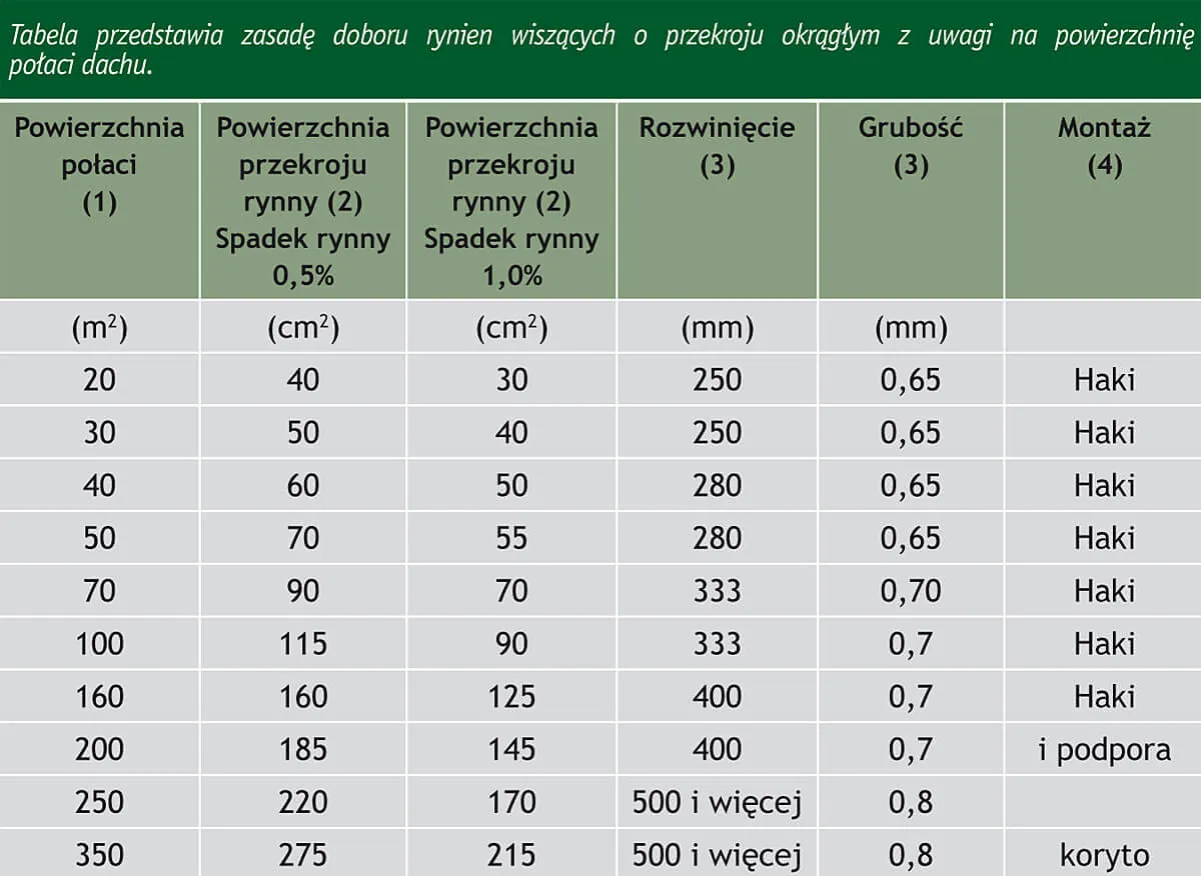

Warto pamiętać, że średnica rury spustowej to tylko jeden element układanki. Równie istotna, a często pomijana, jest średnica rynny. Cały system musi być spójny i odpowiednio zwymiarowany rynna musi być w stanie zebrać całą wodę spływającą z dachu, a rura spustowa musi ją efektywnie odprowadzić. Zbyt mała rynna, nawet przy dużej rurze spustowej, spowoduje przelewanie się wody. Zależność między szerokością rynny a jej wydajnością jest prosta: im szersza rynna, tym większą ilość wody jest w stanie przyjąć i przetransportować do spustu.

Prawidłowe rozmieszczenie rur spustowych to klucz do sukcesu

Poza doborem odpowiedniej średnicy rur, niezwykle ważne jest ich prawidłowe rozmieszczenie na dachu. Nawet najlepiej zwymiarowane rury nie spełnią swojej funkcji, jeśli będą zamontowane w niewłaściwych miejscach. Odpowiednie rozłożenie spustów to gwarancja, że woda nie będzie zalegać w rynnach i nie dojdzie do jej przelewania, co mogłoby prowadzić do uszkodzeń elewacji czy fundamentów.

Jedną z podstawowych zasad jest przestrzeganie maksymalnej odległości między rurami spustowymi, która nie powinna przekraczać 20-24 metrów. Co więcej, rura spustowa powinna być umieszczona nie dalej niż 10-12 metrów od narożnika dachu lub leja spustowego. Dlaczego to takie ważne? Przestrzeganie tych zasad zapewnia, że woda ma krótką drogę do odpływu, co minimalizuje ryzyko przeciążenia rynien i ich przelewania się, zwłaszcza podczas intensywnych opadów. To klucz do prawidłowego funkcjonowania całego systemu odwodnienia.

Narożniki dachu oraz leje spustowe to strategiczne punkty, które w naturalny sposób koncentrują spływającą wodę. Montaż rur spustowych w tych miejscach jest niezwykle efektywny, ponieważ pozwala na szybkie i skuteczne zebranie dużej ilości wody. Odpowiednie wykorzystanie tych elementów w projekcie systemu rynnowego znacząco poprawia jego wydajność i minimalizuje ryzyko powstawania zastoin wody.

Kształt dachu ma ogromny wpływ na projektowanie systemu odwodnienia. Proste dachy dwuspadowe są stosunkowo łatwe do zwymiarowania. Jednakże, skomplikowane dachy wielospadowe z koszami dachowymi, lukarnami czy licznymi załamaniami wymagają znacznie bardziej indywidualnego podejścia. Te elementy koncentrują wodę w specyficznych miejscach, co często wymusza zastosowanie większej liczby rur spustowych, nawet jeśli całkowita powierzchnia dachu jest taka sama jak w przypadku dachu prostego. Każda połać i kosz dachowy powinny być traktowane jako osobne strefy odwadniania.

Dodatkowe czynniki wpływające na dobór rur spustowych

Poza podstawowymi obliczeniami i rozmieszczeniem, istnieje kilka dodatkowych czynników, które często są pomijane, a mają znaczący wpływ na prawidłowe funkcjonowanie systemu rynnowego. Ich uwzględnienie to gwarancja, że Twój system będzie działał bez zarzutu w każdych warunkach.

Kąt nachylenia dachu to parametr, który bezpośrednio wpływa na szybkość spływu wody. Na dachach o stromym nachyleniu woda spływa znacznie szybciej niż na tych o niewielkim spadku. Ta różnica w prędkości może mieć znaczenie przy doborze elementów systemu rynnowego i ich wymiarowaniu, ponieważ szybszy spływ może wymagać nieco innej konfiguracji rynien i rur, aby efektywnie przetransportować wodę.

Nie możemy zapominać o lokalnej intensywności opadów. Polska norma, o której wspominałam, przyjmuje uśrednioną wartość natężenia deszczu. Jednakże, w rejonach o szczególnie intensywnych opadach, na przykład w górach, gdzie deszcze są częstsze i obfitsze, może być konieczne zastosowanie systemów o większej wydajności. Oznacza to większe przekroje rynien i rur spustowych lub gęstsze ich rozmieszczenie, aby sprostać zwiększonemu obciążeniu wodą. Zawsze warto sprawdzić lokalne dane meteorologiczne.

Kosze dachowe i lukarny to elementy architektoniczne, które, choć estetyczne, znacząco komplikują projektowanie odwodnienia. Działają one jak naturalne leje, koncentrując wodę z większej powierzchni w jednym punkcie. Wymagają one specjalnego podejścia, często dodatkowych rur spustowych, lejów lub większych przekrojów rynien w tych miejscach, aby uniknąć przeciążenia systemu i jego przelewania się.

Typowe błędy, których należy unikać

Na koniec chciałabym Cię przestrzec przed najczęściej popełnianymi błędami przy doborze i montażu rur spustowych. Uniknięcie ich pozwoli Ci zaoszczędzić wiele nerwów i pieniędzy w przyszłości.

Zbyt mała liczba rur spustowych to jeden z najczęstszych i najbardziej kosztownych błędów. Konsekwencje są natychmiastowe i widoczne: przelewanie się wody z rynien podczas deszczu, podmywanie fundamentów, uszkodzenia elewacji, a w skrajnych przypadkach nawet zalewanie piwnic. Pamiętaj, że "oszczędność" na jednej czy dwóch rurach spustowych może prowadzić do znacznie większych kosztów napraw w przyszłości, które wielokrotnie przewyższą początkowe oszczędności.

Nawet jeśli dobierzesz rury i rynny o odpowiedniej średnicy, błędne rozmieszczenie spustów może zniweczyć cały wysiłek. Rynny będą się przelewać w miejscach oddalonych od rur, a woda nie będzie efektywnie odprowadzana. Dlatego tak ważne jest przestrzeganie zasad dotyczących maksymalnych odległości między rurami oraz ich strategicznego umiejscowienia, zwłaszcza w narożnikach i przy koszach dachowych.

Producenci systemów rynnowych przeprowadzają szereg badań i testów, aby określić optymalne warunki pracy swoich produktów. Ignorowanie ich zaleceń dotyczących montażu, średnic czy rozstawu elementów to prosta droga do utraty gwarancji. Co więcej, może to skutkować problemami z wydajnością i trwałością systemu, co w dłuższej perspektywie zawsze prowadzi do niepotrzebnych kosztów i frustracji. Zawsze traktuj zalecenia producenta jako instrukcję, która zapewnia długotrwałe i bezproblemowe użytkowanie.
